T-Format Read EEPROM

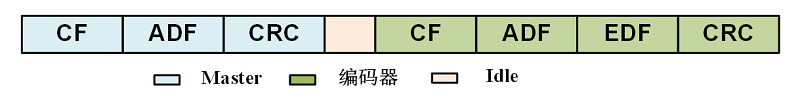

T-Format Read EEPROM 的过程如下:

  • CF:Contorl Field,由 Master 首先发出,编码器随后发出相同的 CF 域;

  • ADF:Address Field,由 Master 首先发出指示需要读取的 EEPROM 地址,编码器随后发出相同的 ADF 域;

  • EDF:EEPROM Field,Master 无需发出,编码器发出所指向地址的内容;

  • CRC:校验域,在命令的结尾 Master 需要发出,同样编码器也需要发出。
