设计说明

源代码位于 bsp/artinchip/：

  • bsp/artinchip/drv/dma/drv_dma.c，DMA Driver 层实现

  • bsp/artinchip/include/drv/drv_dma.h，DMA Driver 层接口，提供了类似 Linux 的 DMA Engine 接口

  • bsp/artinchip/hal/dma/hal_dma.c，DMA HAL 层实现

  • bsp/artinchip/include/hal/hal_dma.h，DMA HAL 层接口头文件

  • bsp/artinchip/hal/dma/hal_dma_reg.h，DMA 控制器的寄存器定义

RTOS 系统中并没有提供了一个类似 Linux 的 DMA Engine 子系统，为了方便 DMA 使用者的代码兼容，DMA 驱动提供了类似 Linux 的 DMA Engine 接口定义。

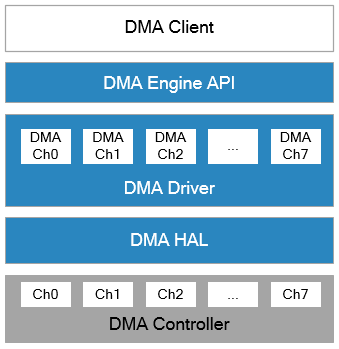

DMA 驱动的软件框架如下图：

../images/sw_system11.png
图 1. DMA 驱动的软件架构图

图中可以看到 DMA 驱动不依赖任何 RTOS 的设备驱动模型，所以无论是在 RTOS 环境、还是 baremetal 环境，都是可以直接调用 DMA Engine API 的。
