TSensor 使用指南
| 术语 | 定义 | 注释说明 |
|---|---|---|
| ADC | Analog Digital Converter | 模拟数字转换器 |
| ADCIM | ADC Interface Management | 模数转换管理模块 |
| TSensor/TSen | Thermal Sensor | 温度传感器 |
注：
TSensor 模块在硬件 Spec 文档中也简称为 THS。
注：

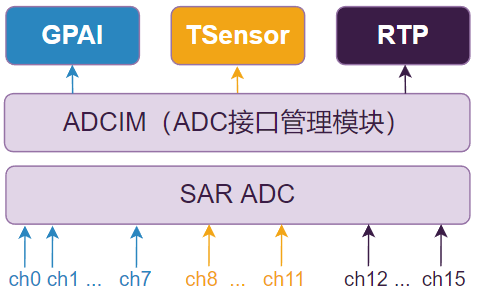

图 1. TSensor 相关模块的硬件框图
TSensor 需要依赖 ADCIM 模块（统一管理硬件通路和处理信号校准等），两者的关系如 TSensor 相关模块的硬件框图 所示 ：
TSensor 模块支持的特性有：
-
最多支持两路温度传感器，分别位于芯片内部的 CPU 位置、ADC 位置
-
支持周期采样（周期间隔用户可定制）和非周期采样两种模式
-
每次采样的样本数量（1~8）可配置，然后取算术平均
-
支持高电平、低电平报警设置
-
支持过温保护（发生过温时硬件会触发看门狗重启）
-
ADC 与温度传感器捕获时间可配置
