设计说明

源代码位于 bsp/artinchip/：

  • bsp/artinchip/drv/wdt/drv_wdt.c，WDT Driver 层实现

  • bsp/artinchip/hal/wdt/hal_wdt.c，WDT HAL 层实现

  • bsp/artinchip/include/hal/hal_wdt.h，WDT HAL 层接口头文件

  • bsp/artinchip/include/drv/aic_drv_wdt.h WDT DRV 层头文件

WDT 驱动 Driver 层采用 RT-Thread 的 Watchdog 设备驱动框架，如果只使用 HAL 层也可以支持 baremetal 方式的应用场景。

../images/sw_system15.png

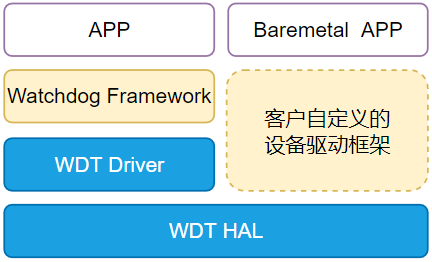

图 1. Watchdog 驱动的软件架构图

针对 Watchdog 控制器的几个特色功能：

  1. 多通道

    暂时只提供一个 Watchdog 设备（对应通道 0）。

  2. 超时中断

    在 Watchdog 超时之前可以产生一些中断信号，让软件有机会做一些预处理。

  3. 清零窗口

    清零窗口设置范围为 0~3，看门狗在设置范围内不能 clean 计数。

  4. 调试模式的计数状态

    当 CPU 进入 Jtag 的 debug 状态时，Watchdog 计数可以选择是否暂停。暂未提供设置接口，默认是暂停。
