EPWM 生成模块

EPWM 生成模块，可以产生 A、B 两个通道的 EPWM 信号，分别为 EPWM_SA 和 EPWM_SB，具体需要配置以下信息：

• 信号 EPWM_CNT_Z、EPWM_CNT_PRD、EPWM_CNT_UAV、EPWM_CNT_DAV、EPWM_CNT_UBV 和 EPWM_CNT_DBV。
• 寄存器中 EPWM 的输出模式

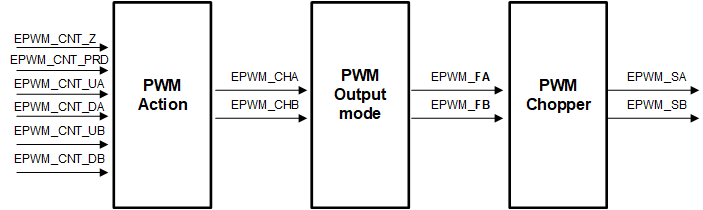

如EPWM 生成模块的内部框图所示，EPWM 生成模块的内部由以下模块组成：

• EPWM 动作控制模块：触发产生 EPWM 动作的信号，为计数器功能模块产生的信号。
• EPWM 输出模式：可以根据如下模式选择信号进行配置。
  • EPWM_CH_SEL[1:0]
  • EPWM_POL_SET[1:0]
  • EPWM_BP_SET[1:0] 信号选择
• EPWM Chopper 模块。
