CAP 模块

CAP 模块,具有以下模式:
  • 捕捉模式:一种输入模式,对输入的信号进行边沿的捕获,从而获得周期等时间信息。
  • 普通 PWM 输出:一种输出模式,产生普通 PWM 信号。
注:

CAP 模块 CAP0/1/.../5 均为相同模块,各个模块的信号均相同,但会增加标号 0/1/…/5,用于区分不同模块的信号。例如 CNT_CLK0 代表 EPWM0 的计数器时钟信号 CNT_CLK。

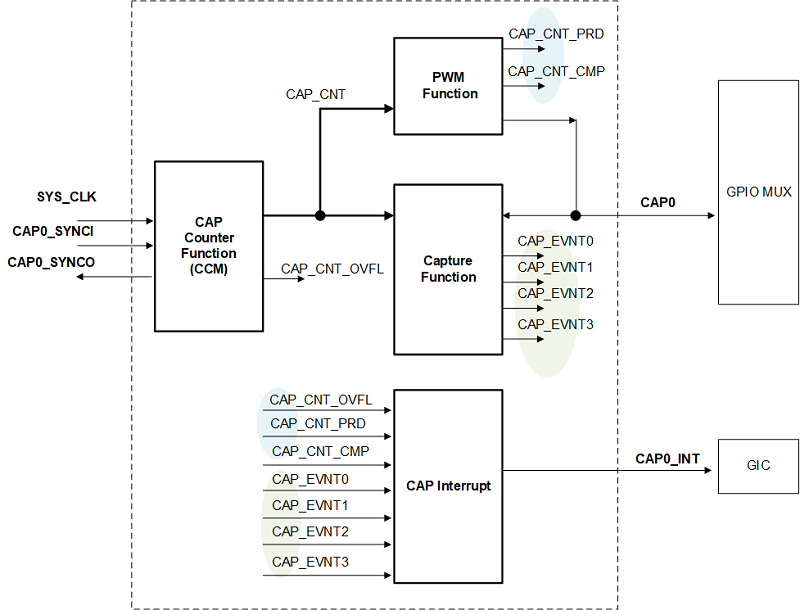

1. CAP0的结构框图
CAP0的结构框图中:
  • CAP0CAP0/1/.../5 的结构基本一致,SYS_CLK 为 CAP 模块工作时钟,典型值为 200MHz;

  • CAP0 主要由计数功能模块、EPWM 功能模块、捕捉功能模块和中断功能模块组成,其中 PWM 功能模块与捕捉功能模块是二选一功能。
