关键流程设计

初始化流程

总体上看，DVP 驱动的初始化过程分为两大段：

  1. 阶段一：由 probe()接口完成，完成资源申请、注册 subdev、注册 buf、注册 notifier 等；
  2. 阶段二：由notifier 的 complete()接口完成，需要等 Sensor 执行完初始化（其 probe()接口）后才能执行，完成的操作有：注册 device、注册 device、配置 link 等。

probe 过程

注册 DVP 控制器的过程：

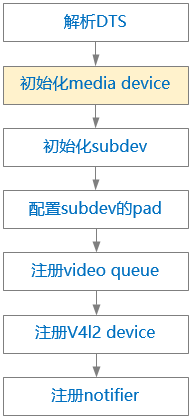

../../images/dvp_probe_flow.png
图 1. DVP 驱动的注册过程

  • 初始化 device，

  • 注册 subdev，提供 ops（其中定义了 ops）；

  • 注册 pad，包括为 subdev 注册两个 pad：source + sink；为 device 注册一个 pad。

  • 注册 buf，初始化 queue，需要提供 ops（驱动相关）和 ops（内存分配的回调）

  • 注册 device，主要是将 DVP 的 dev 关联到 v4l2_device->dev

  • 注册 notifier，为了解决 sensor 和 DVP 控制器之间的初始化顺序依赖问题，需要 dts 中定义好 endpoint，并提供 ops。

初始化 notifier 的时候，会去调用 v4l2_fwnode_endpoint_parse ()解析 DTS 中关于 endpoint 中的配置，包括 type（BT656 等）、极性等，将这些信息保存在 vep->bus 中（在 aic_dvp->bus 需要有备份）。

notifier 初始化过程

在 Sensor 的 probe()过程中也会调用 Notifier 注册，因为 DTS 中两个设备用 remote-endpoint 已经有关联，DVP 驱动注册过的 notifier_ops->bound()接口首先会被触发，对方（Sensor）会传过来一个 pad 编号，DVP 将其记录下来方便后续使用（调用 Sensor 的 subdev 接口完成 stream 启动、停止操作）。

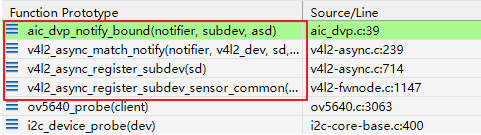

../../images/v4l2_notify_call.png
图 2. V4L2 中 notify 的调用过程

随后，DVP 的 notifier_ops->complete()接口也会被触发调用，DVP 驱动中完成后续的初始化，包括：

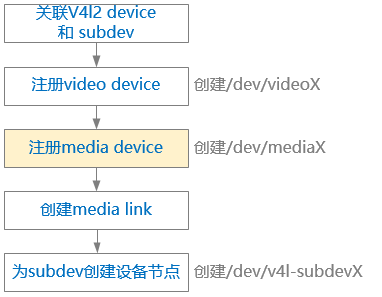

../../images/v4l2_notify_complete.png
图 3. V4L2 中 notify 的 complete 处理流程

  • 关联 device 和 subdev

  • 注册 device，

  • 注册 media device

  • 创建 pad 之间的 link，会用到 link 结构

注：

media device 出现了两次，是为了在所有 graph 完全初始化之前就可以提供 media device 给用户态空间。所以一开始先用一部分 entity 初始化 device。

其中：

  • Master 设备执行 probe 函数的时候，先使用 component_match_add()接口声明一个 match 队列。

  • 然后，使用 match 函数将自己作为 master 注册到 component 框架。

  • 各 slave 设备执行 probe 函数的时候，仅使用 component_add()完成 slave 注册。

  • 以上各模块的 probe()函数调用先后顺序并不影响。

  • 各个 component 都要实现自己的 bind()和 unbind()接口（struct component_ops），component 框架在判断所有 match 队列中的模块都完成了 probe，就会按 先 slave、后 master 的去调用他们的 bind()接口。而各模块真正的初始化动作都是在各自的 bind()中去实现。

  • 在执行各 bind()接口时，各 slave 间的先后顺序和 match 队列一致。Component 保证 master 最后执行。

  • aicfb->bind()中，主要完成 framebuffer 申请、fb 设备注册、使能 UI 图层、使能 panel 等动作。

Buf 管理

DVP 的 Buf 管理需要用到 V4L2 框架提供的 queue 机制外，还需要用到 buf 和 CMA（详见 DE 设计文档中的描述）。

对于每一帧图像数据来说，DVP 的输出有两个 plane：Y 和 UV。针对 DVP 的两种输出格式：YUV422_COMBINED_NV16 和 NV12，两个 plane 的空间大小如下表：
- YUV422_COMBINED_NV16 YUV420_COMBINED_NV12
Plane Y Width * height Width * height
Plane UV Width * height Width * height / 2

根据前面对“Buf 队列管理”的分析可知：我们要分配的内存空间

至少要有 3 个 Buf，每个 Buf 有两个 Plane。

对应到 Buf 的 ioctl 接口，我们要用到*_MPLANE 结尾的接口。

注册 queue 时提需要提供 ops，其中需要 DVP 驱动实现的有五个接口：

  • queue_setup

    在 APP 发起申请 buf 时调用，这里面主要设置 plane 个数、各 plane 的大小；

  • buf_prepare 和 buf_queue

    在 APP 每次调用 QBuf 时会调用，分别完成获取 Buf 物理地址、同步 list 的处理；

  • Stream start 和 stream stop

    启动和停止媒体数据（处理流程详见下节描述）。

Stream 启动流程

Stream 的启动是由 APP 发起的，APP 通过 ioctl 接口传入命令 STREAMON（相应的，停止的命令是 STREAMOFF）。

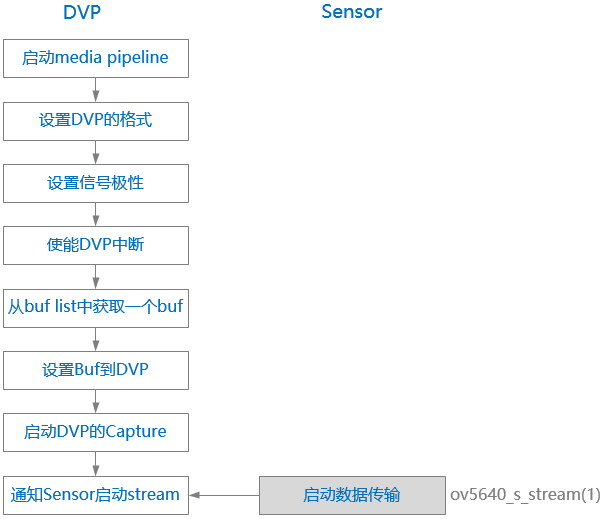

../../images/dvp_stream_on.png
图 4. DVP 驱动中 Stream 启动过程

Stream 的停止流程相对简单很多，会调用到 Sensor 的停止传输接口：

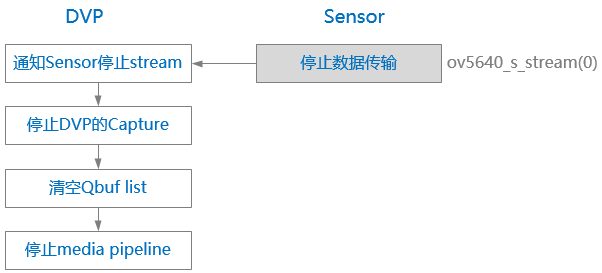

../../images/dvp_stream_off.png
图 5. DVP 驱动中 Stream 停止过程

中断处理流程

DVP 的中断处理函数中主要处理 Buf 的队列切换操作。 DVP 硬件提供的中断可以反映出多个状态（包括出错状态），其中有两个比较重要：

  1. Update done

    表示硬件已经读走了当前的 Register 值（影子寄存器），软件可以为下一帧去修改了；

  2. Frame done

    表示当前帧的数据传输完成。

可见，Update done 会先于 done 发生，驱动中用 done 判断当前 Register 是否可以修改，用 done 判断当前 buf 是否完成（done 状态），该 buf 就可以从 QBuf list 切换到 list 了。

按照 DVP 硬件设计的逻辑，Update done 和 done 会间隔着产生（不会连续两个 done）： Update done -> Frame done -> Update done -> Frame done -> Update done -> Frame done ...

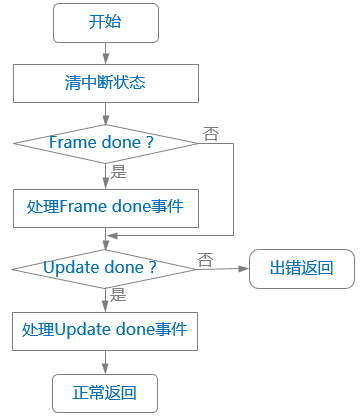

../../images/dvp_irq_flow1.png
图 6. DVP 驱动中 IRQ 处理流程

“处理 done 事件”的子流程如下：

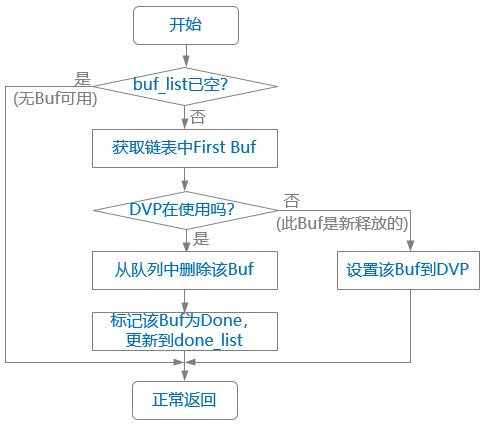

../../images/dvp_frame_done_flow1.png
图 7. DVP 驱动中 done 处理流程

“处理 done 事件”的子流程如下：

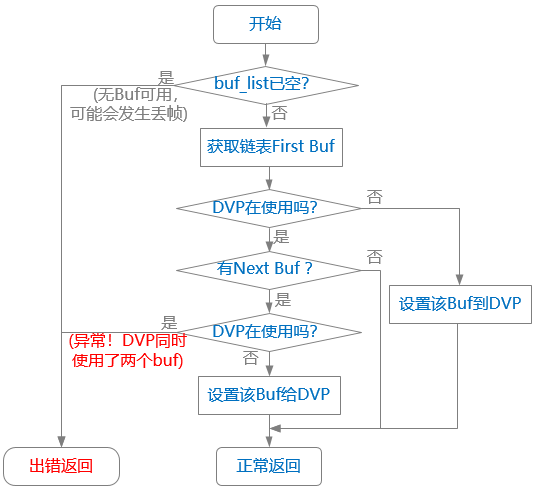

../../images/dvp_update_done_flow1.png
图 8. DVP 驱动中 done 处理流程
  • 异常！DVP 同时使用了两个 Buf

    理论上不应该发生，可认为是 DVP 硬件异常，但因为 DVP 还在向 Buf 写数据，所以先不执行 stop，软件上报错。

  • DVP 在使用

    表示“DVP 控制器硬件正在使用”。
