DVP 使用指南

DVP 模块负责从 Sensor 中获取到数据，然后经过格式转换、或者缩放，输出到 DRAM。支持特性：

• 最大支持 1080P@30 帧 录像

• 支持 5M 拍照

• 支持 YUV422 和 BT.656 两种方式，BT.656 支持隔行模式，最大支持 8 位输入

• 支持针对图像帧中的行和列分别做裁剪

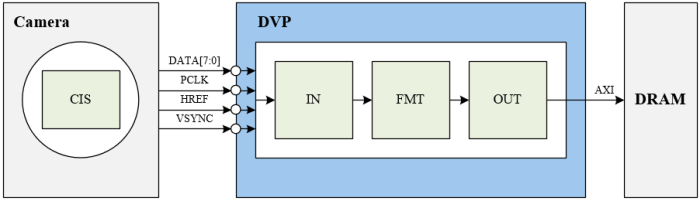

DVP 的硬件框图：

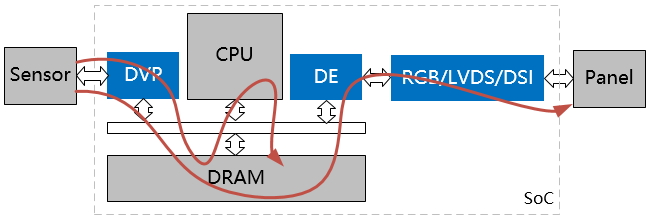

从整个系统看，有两种应用场景：

1. 从 Sensor 采集数据到内存中，然后让 DE 将其显示到屏幕上；

2. 从 Sensor 采集数据到内存中，使用 CPU 或者 VE 进行编码，最后再将编码后的数据保存到内存中。

DVP 驱动设计需要基于 Linux 中的成熟框架 L2，详见 设计说明。
