DVP 架构

V4L2 软件框架

Linux 中的 L2 框架是一个专门为视频输入输出设备而设计的成熟方案，DVP 驱动需要基于 L2。

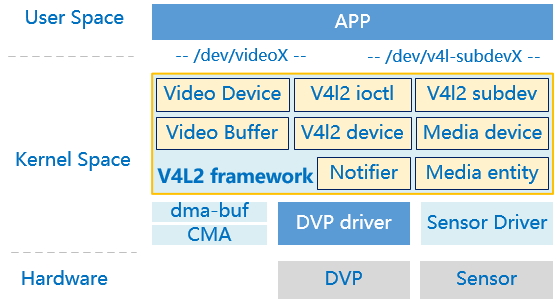

../../images/v4l2_system.jpg — 图 1. Linux V4L2 子系统架构图

V4L2，Video For Linux 第 2 版，最早出现在 1998 年，一个针对无线广播（收音机）、视频捕获、视频输出设备的通用框架，源码目录 drivers/media/v4l2-core。V4L2 中支持的 5 大类接口设备：
- Video capture interface：影像捕获接口；
- Video output interface：视频输出接口，主要用于电视信号类；
- Video overlay interface：视频覆盖接口，方便视频显示设备直接从捕获设备上获取数据；
- VBI interface：垂直消隐接口，可提供垂直消隐区的数据接入，包括 raw 和 sliced 两种；
- Radio interface：广播接口，主要是从 AM 或 FM 调谐器中获取音频数据。

V4L2 为用户空间提供了字符设备的通用接口，设备节点/dev/videoX，主设备号 81，次设备号的分配跟设备类型有关，规则定义如下：


设备类型	次设备号
视频设备	0~63
Radio 设备	64~127
Teletext 设备	192~233
VBI 设备	224~255

用户态 APP 通过 ioctl 控制 video 设备，通过 mmap 进行内存映射。在/dev 目录中会产生 videoX、radioX 和 vbiX 设备节点。

在 L2 框架中，将每一个 Sensor、DVP 硬件设备都看作一个 subdev，相应的有一个字符设备节点/dev/v4l-subdevX，用户态通过这些节点的 ioctl 接口可以完成 subdev 的格式协商、时序配置等功能。
Notifier 子模块是为了解决多个设备之间的初始化顺序、以及媒体流对接的匹配检查，如 DVP 需要等 Sensor 初始化完成后，才能去真正完成 device 的注册。可见，DVP 和 Sensor 要有一个绑定的关系，这个关系是由 DTS 中的 remote-endpoint 来指定的。Notifier 会调用 Fwnode 系列接口来解析和获取 remote-endpoint 的属性字段。
为了进行数据流的管理，V4l2 维护了一个 device 链表，每一个 device、v4l2 device、v4l2-subdev 都是一个 device 实例，这些 device 在数据结构的设计上第一个成员变量都是一个 entity，其中有 head 成员，借此互相链接起来。见下一节详述。

V4L2 的实例管理

一个完整的 L2 驱动涉及 4 种设备实例：V4l2 device、Video device、V4l2 subdev、Media device，这 4 个实例都需要在 DVP 驱动中去定义。它们的引用关系如下图：

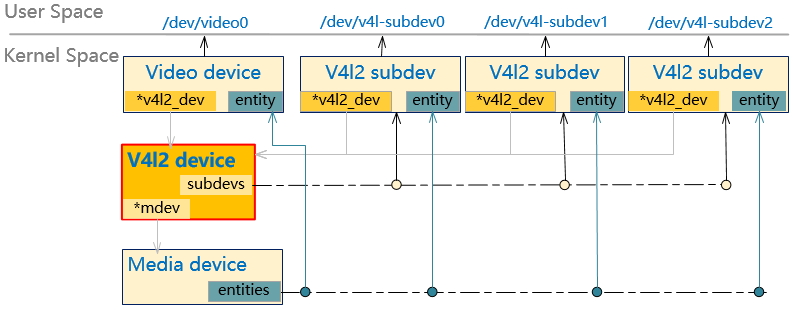

../../images/v4l2_instance.jpg — 图 2. Linux V4L2 的实例关系示意图

V4l2 device
可以理解为最高统帅，它纵览全局，用成员指针指向以下其他实例，只服务于内核态，不包含面向用户态的接口。 整个内核中只有一个 device 实例。

V4l2 subdev

V4L2 将每一个硬件模块都看作一个 subdev，如 DVP、Sensor 都各自注册一个 subdev，并且每个 subdev 会向用户态透出一个/dev/v4l-subdevX 设备节点（该设备节点的编号 X 取决于注册顺序）。这些 subdev 会形成一个链表，都挂在 device 下面的 subdevs 链表中。在 subdev 的 ops 数据接口 ops 将回调按设备类型进行划分（这里区分设备类型）

struct v4l2_subdev_ops {
    const struct v4l2_subdev_core_ops   *core;
    const struct v4l2_subdev_tuner_ops  *tuner;
    const struct v4l2_subdev_audio_ops  *audio;
    const struct v4l2_subdev_video_ops  *video;
    const struct v4l2_subdev_vbi_ops    *vbi;
    const struct v4l2_subdev_ir_ops     *ir;
    const struct v4l2_subdev_sensor_ops *sensor;
    const struct v4l2_subdev_pad_ops    *pad;
};

对于 DVP 控制器来说，它对应的 ops 只提供 pad_ops 即可；对于 Sensor 设备来说，要提供 ops 和 ops。

Video device
是给用户态提供/dev/videoX 接口的设备实例，这里不区分设备类型，统一使用 L2 标准的 80+个 ioctl 命令接口。video device 更像是逻辑功能，如果未来我们的 DVP 增加了 ISP 功能，就需要注册两个 device，但是 DVP 对应的 subdev 只需要一个。
Media device
主要作用是为了将有上下游关系的 entity 串联起来（通过连接各 entity 的 pad 或 interface 属性），形成一个媒体流（V4L2 启动/停止命令称作 start/stop stream）。并且会透出一个/dev/mediaX 设备节点，目前用户态还没有用到，所以在上图中未体现。
Media entity
以上实例除了最高统帅 device 其他都可以看作一个 entity，都挂在 device 维护的一个 media entity 链表。

实际上，在上图中的每个 subdev，注册的时候也是生成一个 device，由 device 向用户态透一个/dev/v4l-subdevX 设备过去，这样做的好处是由 device 统一处理对接用户态的接口。所以完整的实例关系图应该再加一层 device，如下图：

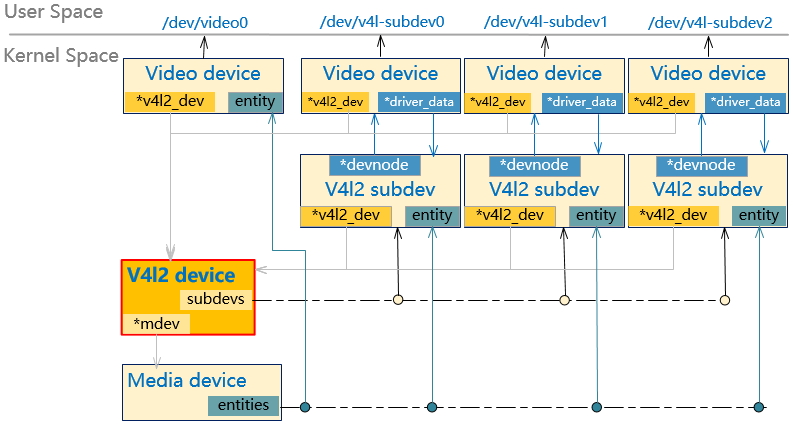

../../images/v4l2_instance_full.jpg — 图 3. Linux V4L2 的完整实例关系示意图

V4L2 的 Media 管理

V4L2 提供了一个 Framework 来管理 Media 数据组成 pipeline，在运行过程中可以调整 pipeline 中各个节点的配置，达到“运行时设备控制”的效果。

需要用到 5 个关键数据结构：media_device、media_entity、media_link、media_pad、media interface。

Media device 是框架管理者，下面维护 4 个链表：entity、pad、link、interface。
将每个硬件设备、或者一个软件模块抽象成一个 entity，如 DVP 控制器、Sensor、DMA 通道、连接器
Entity 之间通过 link 来连接，link 的两端是 pad。数据流是从一个 pad（源）到一个 pad（目的/接收端）。Pad：硬件设备上的端口抽象，类似于芯片上面的管脚 pad 概念。

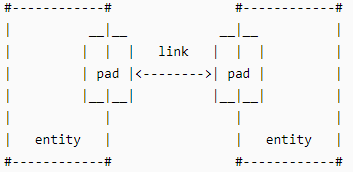

图 4. Linux V4L2 的 pad 和 link 关系示意图
另外还有一个 interface 结构，表示提供给用户态什么接口，目前只有一种类型：device node

link 有两种：pad to pad、Interface to entity（暂未用到）。从 link 的定义看它们的连接关系：

struct media_link {
    struct media_gobj graph_obj; // 是对 entity、pad、link、Interface 的抽象，它们的公共头数据
    struct list_head list;
    union {
        struct media_gobj *gobj0; // 是 pad 和 Interface 头部的公共数据
        struct media_pad *source; // 源 pad
        struct media_interface *intf; // 需要连接到 entity 的 interface
    };
    union {
        struct media_gobj *gobj1; // 同上，是 pad 和 entity 头部的公共数据
        struct media_pad *sink; // 目的 pad
        struct media_entity *entity; // 需要连接到 Interface 的 entity
    };
    struct media_link *reverse; // 指向对称（两端 pad 相同方向相反）的那个 media_link
    unsigned long flags;
    bool is_backlink; // 是否逆方向（相对于数据流方向）
};

从数据结构定义来看一个 entity，可以有多个 pad，当然随之而来会有多个 link，定义如下：
注：其中的 pads 成员是个指针，指向的实例需要 DVP 驱动先定义好

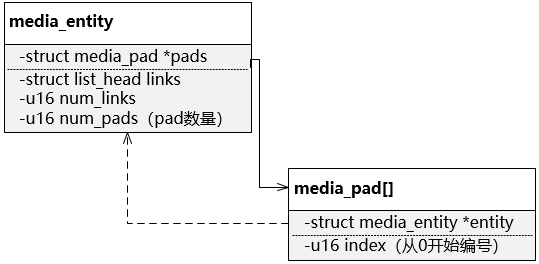

图 5. Linux V4L2 的 entity 和 pad 的引用关系

结合我们的 DVP 硬件结构，media entity、pad 和 link 的关系如下：

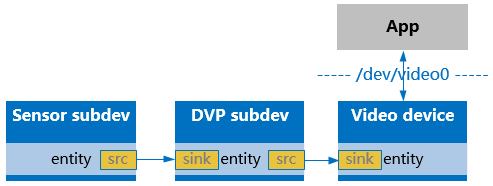

图 6. DVP 驱动中的 entity 设计

从上图中可以看到，如果要设置 DVP 的输入格式，就通过 subdev；如果要设置 DVP 的输出格式，则通过 device。

V4L2 的 ioctl 调用关系

在“实例管理”中已经知道，用户态看到的/dev/videoX 和 /dev/v4l-subdevX 两个设备节点，进入内核态后都是直接先跟 device 设备实例对接，那么当用户调用 ioctl 命令时，是如何传给下面 subdev 呢？依靠注册时传入的参数 struct v4l2_file_operations *fops。

V4L2 subdev 在为自己注册 device 时（见 c 中的 v4l2_device_register_subdev_nodes()）传入的 fops 是预定义好的 fops（定义见 c），其中的 ioctl 接口指向框架中提供的接口 subdev_ioctl()。而 ioctl 会逐层调用到“实例管理”中提到的 v4l2_subdev_ops。
而 DVP 驱动在为自己注册 Video device 时，传入的 fops 是自己定义的 fops，其中 ioctl 接口指向框架中的公共接口 video_ioctl2()。
为解决不同硬件设备有不同的 ioctl 处理需求，DVP 驱动还需要另外提供一个专门为 ioctl 定义的扩展 ops：aic_dvp_ioctl_ops（数据结构定义见 ops）。

针对一个从用户态传来的 ioctl()命令，其内部调用关系如下图：

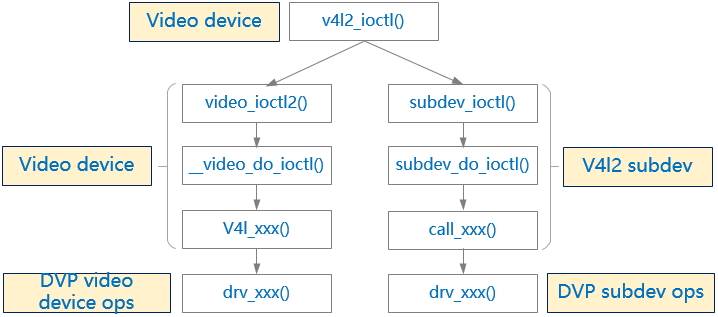

../../images/v4l2_ioctl.jpg — 图 7. Linux V4L2 的 ioctl 处理关系图

V4L2 的 Buf 队列管理

V4L2 的 Buffer 管理由 videobuf 子模块实现，从源头看分为两种方式的 Buffer：

驱动申请 Buffer
用户态通过 ioctl 命令触发 Buffer 申请，然后使用 mmap 接口来获取用户态的 Buffer 地址。这种方式，Buffer 个数一般有个最大值 32 VIDEO_MAX_FRAME。
用户态申请 Buffer
用户态根据实际需要知道要申请多少 Buffer，然后借助其他机制（可以是 buf）在用户态完成 Buffer（当然必须是物理连续的）申请，并将物理地址告诉 Video 驱动。

按照 Buffer 的物理连续，又可以分为三种情况：（详见 rst）

物理连续、不连续的 Buffer 混用
几乎所有用户空间的 Buffer 都属于这种情况，这样最大可能的发挥虚拟内存管理的灵活性。缺点也很明显，这些 Buffer 给硬件的话需要有支持 scatter 的 DMA。
物理不连续、虚拟地址连续的 Buffer
它们由 vmalloc()分配，也用于支持 scatter 接口的 DMA 硬件。
物理连续的 Buffer
非常适合 DMA 类硬件的访问。

注：

驱动开发者必须三选一，对于我们的 DVP 模块来说，要选择 3。并且底层用到 buf。

V4L 第二版不再支持 Overlay 类型，而 L 第一版不支持 DMABUF 类型。

V4L2 在数据流传输的时候需要多个 Buf 切换，通过 queue 结构中的 Qbuf 两个 Buf 队列来管理，DVP 驱动中还需要维护一个 list 来配合 DVP 控制器的地址更新。整个 Buf 流转的过程如下图：

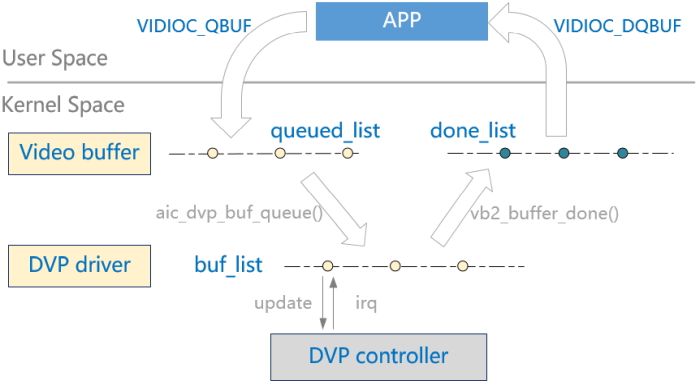

../../images/dvp_buf_list.jpg — 图 8. DVP 驱动中的 Buf 队列管理

Qbuf 队列（在代码中见 struct vb2_queue->queued_list）：是一些空闲 Buf，等待 Sensor 的数据到来后，DVP 驱动会从这个队列中找可用 Buf 来保存下一帧数据。
DQbuf 队列（在代码中见 struct vb2_queue->done_list）：是一些填了视频数据的 Buf，等待用户来处理这些数据，一般用户处理完后需要将 Buf 还给驱动，也就是还给 Qbuf。
从 Qbuf 和 DQbuf 来的 buf 格式是 buffer，其中没有字段可以保存物理地址（DVP 控制器需要），同时还需要为每个 buf 记录一个是否正在被 DVP 使用的状态，所以 DVP 驱动中定义了基于 vb2_buffer 结构的封装 buffer，并且维护一个和 Qbuf 几乎同步的队列。
从图中的流转过程看，运行期间，在某一时刻，DVP 需要使用一个 Buf，APP 需要使用一个 Buf，QBuf 需要有一个 Buf 在等待（否则 DVP 的 done 中断来了后发现没有等待的 Qbuf 会发生丢帧），一共至少要有 3 个 Buf。
以 YUV422 格式计算，有两个 plane，在 L2 框架中这一组 plane 算一个 Buf，3 个 Buf 就需要申请 6 个 plane，总大小 = 长 * 宽 * 2 * 3。
DVP 驱动中需要定义一个 queue 实例，Video device 中会有一个指针*queue 指向该实例。

DVP 驱动的子模块结构

基于以上对 L2 框架的分析，DVP 驱动内部可以分为以下 5 个子模块：

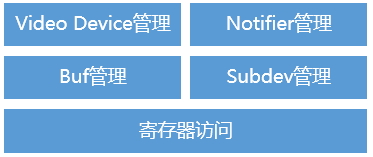

../../images/dvp_drv_structure.jpg — 图 9. DVP 驱动的子模块结构

Video Dvice 管理，主要实现和 device 相关的注册、ioctl 处理；
Notifier 管理，主要处理和 Sensor 设备的初始化次序的依赖关系；
Buf 管理，主要实现 Buf 的入队、出队，以及在中断响应时切换 DVP 控制器的输出地址等；
Subdev 管理，主要实现输入格式相关的接口；
寄存器访问，封装了对 DVP 控制器寄存器的读写访问。
