显示对接

绘制 buffer 初始化

绘制 buffer 初始化函数如下:

void lv_disp_draw_buf_init(lv_disp_draw_buf_t * draw_buf, void * buf1, void * buf2, uint32_t size_in_px_cnt)

• buf1：当为单缓冲或多缓冲的时候，都要设置此 buffer

• buf2：当选择双缓冲的时候，需要配置此 buffer，单缓冲不需要

• size_in_px_cnt： 以像素为单位的 buf 大小

flush_cb 对接

flush_cb 回调函数的处理流程，我们以双缓冲为例进行说明，绘制模式有 refresh 和 direct_mode 两种：

1. 全刷新模式，每一帧都刷新整个显示屏

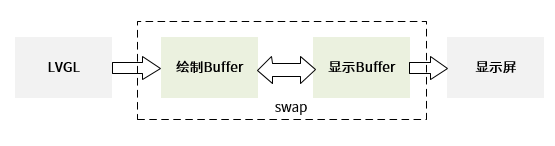

   在虚线框中为 cb 中处理部分，在全刷新的流程中，直接通过 pan_display 接口送当前绘制 buffer 到显示，然后等待 vsync 中断， 等到中断后，当前的绘制 buffer 就真正的在显示屏中显示出来，然后调用 ready 通知 LVGL 框架已经 flush 结束， 最后在 LVGL 框架中会进行绘制 buffer 的交换。

2. 局部刷新，每一帧只刷新需要更新的无效区域（可以有多个无效区域）

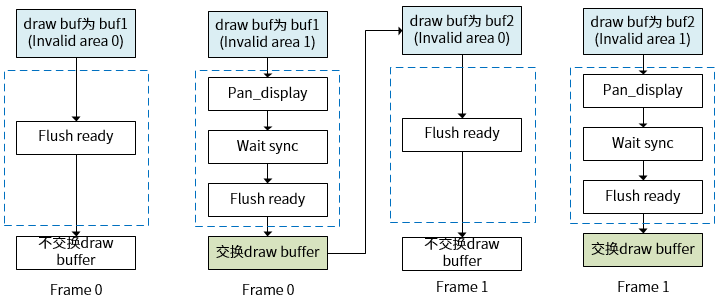

   上图中的示例，为了方便描述每一帧都有两个无效区域（invalid area0 和 area1），LVGL 可以支持更多的无效区域，到了最后一个无效区域， 说明当前帧的数据已经处理完，才把绘制 buffer 送显示，然后进行 buffer 交换

   flush_cb 的实现代码 flush 如下：

   static void fbdev_flush(lv_disp_drv_t * drv, const lv_area_t * area, lv_color_t *color_p)
   {
       int index = 0;
       lv_disp_t * disp = _lv_refr_get_disp_refreshing();
       lv_disp_draw_buf_t * draw_buf = lv_disp_get_draw_buf(disp);

       if (!disp->driver->direct_mode || draw_buf->flushing_last) {
           if (disp->driver->direct_mode)
               aicos_dcache_clean_invalid_range((unsigned long *)info.framebuffer, (unsigned long)info.smem_len * 2);
           else
               aicos_dcache_clean_invalid_range((unsigned long *)color_p, (unsigned long)info.smem_len);

           if ((void *)color_p == (void *)info.framebuffer)
               index = 0;
           else
               index = 1;

           mpp_fb_ioctl(g_fb, AICFB_PAN_DISPLAY , &index);
           mpp_fb_ioctl(g_fb, AICFB_WAIT_FOR_VSYNC, 0);

           if (drv->direct_mode == 1) {
               for (int i = 0; i < disp->inv_p; i++) {
                   if (disp->inv_area_joined[i] == 0) {
                       sync_disp_buf(drv, color_p, &disp->inv_areas[i]);
                   }
               }
           }

           lv_disp_flush_ready(drv);
       }
       else {
           lv_disp_flush_ready(drv);
       }
   }

2D 硬件加速对接

2D 加速主要对接 lv_draw_ctx_t 中的绘制函数

typedef struct {
    lv_draw_ctx_t base_draw;

    /** Fill an area of the destination buffer with a color*/
    void (*blend)(lv_draw_ctx_t * draw_ctx, const lv_draw_sw_blend_dsc_t * dsc);
} lv_draw_sw_ctx_t;

void lv_draw_aic_ctx_init(lv_disp_drv_t * drv, lv_draw_ctx_t * draw_ctx)
{
    lv_draw_sw_init_ctx(drv, draw_ctx);
    lv_draw_aic_ctx_t * aic_draw_ctx = (lv_draw_aic_ctx_t *)draw_ctx;

    aic_draw_ctx->blend = lv_draw_aic_blend;
    aic_draw_ctx->base_draw.draw_img = lv_draw_aic_draw_img;
    aic_draw_ctx->base_draw.draw_img_decoded = lv_draw_aic_img_decoded;

    return;
}

先调用 ctx 函数把所有绘制操作都初始化为软件实现，然后对可以硬件加速的接口重新实现， 覆盖原来的软件实现。

显示驱动注册

所有的显示相关功能都包含在 t 结构体中：

1. 通过 init 来初始化 lv_disp_drv_t 结构体

2. 通过 init 初始化绘制 buffer

3. 通过回调 cb 来注册显示接口

4. 通过 init 来注册 2D 硬件加速相关接口

5. 通过 register 来注册 lv_disp_drv_t

static lv_disp_drv_t disp_drv;
void lv_port_disp_init(void)
{
    void *buf1 = RT_NULL;
    void *buf2 = RT_NULL;
    uint32_t fb_Size;
    rt_err_t result;

    g_fb = mpp_fb_open();
    if (g_fb == 0) {
        LOG_E("can't find aic framebuffer device!");
        return;
    }

    result = mpp_fb_ioctl(g_fb, AICFB_GET_SCREENINFO, &info);
    if (result != RT_EOK) {
        LOG_E("get device fb info failed!");
        return;
    }

    g_ge = mpp_ge_open();
    if (!g_ge) {
        LOG_E("ge open fail\n");
        return;
    }

    fb_Size = info.height * info.stride;
    buf1 = (void *)info.framebuffer;
    buf2 = (void *)((uint8_t *)info.framebuffer + fb_Size);
    lv_disp_draw_buf_init(&disp_buf, buf2, buf1,
                        info.width * info.height);
    lv_disp_drv_init(&disp_drv);

    /*Set a display buffer*/
    disp_drv.draw_buf = &disp_buf;

    /*Set the resolution of the display*/
    disp_drv.hor_res = info.width;
    disp_drv.ver_res = info.height;
    disp_drv.full_refresh = 0;
    disp_drv.direct_mode = 1;
    disp_drv.flush_cb = fbdev_flush;
    disp_drv.draw_ctx_init = lv_draw_aic_ctx_init;
    disp_drv.draw_ctx_deinit = lv_draw_aic_ctx_deinit;
    disp_drv.draw_ctx_size = sizeof(lv_draw_aic_ctx_t);

    /*Finally register the driver*/
    lv_disp_drv_register(&disp_drv);
}

disp_drv.full_refresh = 0;
disp_drv.direct_mode = 1;

disp_drv.full_refresh = 1;
disp_drv.direct_mode = 0;
