GE 使用指南
Graphics Engine (GE) 模块是一个用来进行 2D 图形加速的硬件模块。主要包括格式转换、旋转、镜像、 缩放、Alpha 混合、Color Key、位块搬移、Dither 等功能。
特性说明
-
最大输入/输出图像大小 4096x4096
-
支持命令队列
-
支持输入输出格式：ARGB8888/XRGB8888/RGB888/ARGB4444/ARGB1555/RGB565
-
支持水平和垂直 Flip
-
支持 90/180/270 度旋转
-
支持任意角度旋转
-
支持 scan order
-
支持 1/16x ~ 16x 缩放，采用 bilinear 滤波算法
-
支持 duff 规则的 Alpha 混合
-
支持 Color Key
-
支持矩形填充
-
位块搬移(bit block transfer)
-
支持误差扩散 Dither
-
最大输入/输出图像大小 4096x4096
-
支持命令队列
-
支持 RGB 转 YUV，支持 YUV 转 RGB
-
RGB 格式包括：ARGB8888/XRGB8888/RGB888/ARGB4444/ARGB1555/RGB565
-
YUV 格式包括：YUV420P/NV12/NV21/YUV422P/NV16/NV61/YUYV/YVYU/UYVY/VYUYYUV400/YUV444
-
-
支持水平和垂直 Flip
-
所有格式支持 90/180/270 度旋转
-
RGB 格式支持任意角度旋转
-
RGB 格式支持 scan order
-
支持 1/16x ~ 16x 缩放，采用 6x4 taps 16 phases 滤波算法
-
支持 duff 规则的 Alpha 混合
-
支持 Color Key
-
支持矩形填充
-
位块搬移(bit block transfer)
-
支持误差扩散 Dither

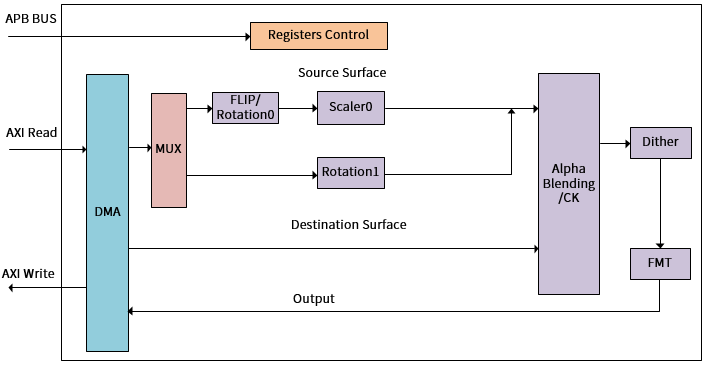

原理框图
