Baremetal 设计说明

Baremetal 源码说明

表 1.
相关模块	源码路径
Application	bsp/examples_bare/mtd.c
mtd	bsp/artinchip/drv_bare/mtd/
SFUD	bsp/peripheral/spinor_sfudbsp/artinchip/drv_bare/spinor/sfud_port.c
qspi	bsp/artinchip/hal/qspi/hal_qspi.c

用户可以参考 bsp/examples_bare/mtd.c ， bsp/examples_bare/test-spinor/spinor.c 进行测试开发。

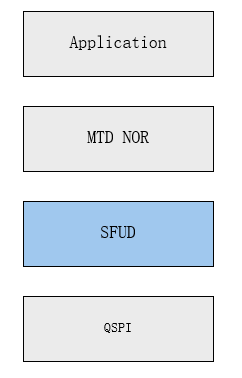

Baremetal 层次关系

../images/bar_spinor.png

用户开发项目，在 MTD 层上开发, SFUD 层上开发因为地址设置不当可能会破坏 spl、os 分区的数据。

Baremetal 关键流程

SPI NOR 初始化流程

mtd_probe //bsp/artinchip/drv_bare/mtd/mtd_probe.c
|-> sfud_probe(AIC_BOOTLOADER_SPINOR_QSPI_ID); //bsp/artinchip/drv_bare/spinor/sfud_port.c
    |-> get_qspi_by_index(spi_bus);   //获取 bus 对象
    |-> hal_qspi_master_init(&qspi->handle, &cfg);  //初始化 qspi 配置
    |-> hal_qspi_master_dma_config(&qspi->handle, &dmacfg); //初始化 DMA
    |-> hal_qspi_master_set_bus_freq(&qspi->handle, qspi->bus_hz);  //配置时钟
    |-> sfud_device_init(&qspi->attached_flash);  //bsp/peripheral/spinor_sfud/src/sfud.c
        |-> hardware_init(flash);
        |-> sfud_spi_port_init(flash); //bsp/artinchip/drv_bare/spinor/sfud_port.c
            |-> flash->spi.wr = spi_write_read; //提供读写接口
            |-> flash->spi.qspi_read = (void *)qspi_read; //提供快速读取接口
        |-> read_jedec_id(flash); //读取设备 id
        |-> sfud_read_sfdp(flash);  //自动识别 SPI NOR
    |-> sfud_qspi_fast_read_enable(&qspi->attached_flash, 4); //使能快速读取模式
    |-> part = mtd_parts_parse(NOR_MTD_PARTS); //解析分区信息
    |-> mtd->ops.erase = sfud_mtd_erase;
    |-> mtd->ops.read = sfud_mtd_read;
    |-> mtd->ops.write = sfud_mtd_write;
    |-> mtd_add_device(mtd);  //添加 mtd 分区

SPI NOR 读数据流程

mtd_read //bsp/artinchip/drv_bare/mtd/mtdcore.c
  |-> sfud_mtd_read(); //bsp/artinchip/drv_bare/spinor/sfud_port.c
      |-> sfud_read(flash, start, dolen, data); //bsp/peripheral/spinor_sfud/src/sfud.c
          |-> sfud_read_data(flash, addr, dolen, p);
              |-> qspi_read(); //bsp/artinchip/drv_bare/spinor/sfud_port.c

Baremetal 应用接口设计

表 2. mtd_probe
函数原型	int mtd_probe(void);
功能说明	初始化所有 mtd 设备
返回值	0: 成功；其他: 失败
注意事项	只有初始化 mtd 设备之后, 才能正常使用其它函数

表 3. mtd_add_device
函数原型	int mtd_add_device(struct mtd_dev *mtd);
功能说明	增加 mtd 设备
参数定义	struct mtd_dev *mtd：mtd 设备对象
返回值	0: 成功；其他: 失败
注意事项	-

表 4. mtd_get_device_count
函数原型	u32 mtd_get_device_count(void);
功能说明	获取注册的 mtd 设备个数
返回值	注册的 mtd 设备个数
注意事项	-

表 5. mtd_get_device_by_id
函数原型	struct mtd_dev *mtd_get_device_by_id(u32 id);
功能说明	通过索引号获取 mtd 设备句柄
返回值	mtd 设备句柄为空：失败
注意事项	-

表 6. mtd_get_device
函数原型	struct mtd_dev mtd_get_device(const char name);
功能说明	通过分区名获取 mtd 设备句柄
参数定义	char *namemtd 分区名
返回值	mtd 设备句柄为空：失败
注意事项	-

表 7. mtd_read
函数原型	int mtd_read(struct mtd_dev mtd, u32 offset, u8 data, u32 len);
功能说明	读取 mtd 分区数据到缓冲区上
参数定义	struct mtd_dev mtd：mtd 分区设备句柄 u32 offset：偏移值 u8 data：发送缓冲区地址 u32 len：擦除数据的长度
返回值	0: 成功；其他: 失败
注意事项	offset 与 page 对齐

表 8. mtd_erase
函数原型	int mtd_erase(struct mtd_dev *mtd, u32 offset, u32 len);
功能说明	擦除 mtd 分区某块区域的数据
参数定义	struct mtd_dev mtd：mtd 分区设备句柄 u32 offset：偏移值 u8 data：发送缓冲区地址 u32 len：擦除数据的长度
返回值	0: 成功；其他: 失败
注意事项	offset 必须与 block 对齐

表 9. mtd_write
函数原型	int mtd_write(struct mtd_dev mtd, u32 offset, u8 data, u32 len);
功能说明	写入缓冲区上的数据到 mtd 分区上
参数定义	struct mtd_dev mtd：mtd 分区设备句柄 u32 offset：偏移值 u8 data：发送缓冲区地址 u32 len：擦除数据的长度
返回值	0: 成功；其他: 失败
注意事项	offset 与 page 对齐
