设计说明

源代码位于 bsp/artinchip/：

  • bsp/artinchip/drv/sdmc/drv_sdmc.c，SDMC Driver 层实现

  • bsp/artinchip/hal/sdmc/hal_sdmc.c，SDMC HAL 层实现

  • bsp/artinchip/include/hal/hal_sdmc.h，SDMC HAL 层接口头文件

此外，提供了一个 baremetal 设计实例供参考，源代码位于：

  • bsp/artinchip/drv_bare/sdmc/sdmc.c，baremetal 的 Driver 层实现

  • bsp/artinchip/drv_bare/sdmc/mmc.c，baremetal 的 Driver 层使用实例

  • bsp/artinchip/drv_bare/sdmc/sdmc.h，baremetal 的 Driver 层头文件

  • bsp/artinchip/include/drv_bare/mmc.h，baremetal 的 Driver 层使用实例头文件

  • packages/third-party/dfs，baremetal 的文件系统实现

SDMC 驱动 Driver 层采用 RT-Thread 的 SDIO 设备驱动框架，如果只使用 HAL 层也可以支持 baremetal 方式的应用场景。

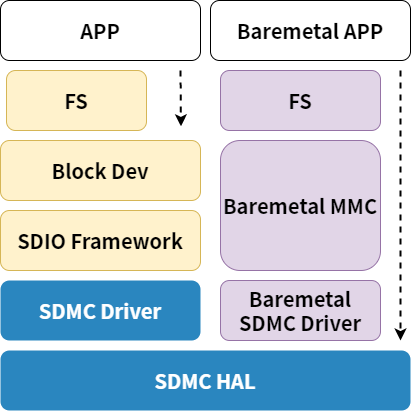

../images/sw_system6.png
图 1. SDMC 模块驱动的软件框架

其中：

  1. DFS 层：baremetal 文件系统层，提供接口给 APP 读写 Baremetal SDMC 文件。

  2. Baremetal MMC 层：向上对接 DFS，提供读写接口；向下对接 driver 层。

  3. Baremetal SDMC Driver 层：提供 SDMC 驱动初始化接口，方便 MMC 层的访问。

  4. SDMC Driver 层：负责对接 SDIO 设备框架，注册成块设备，方便应用层的访问。

  5. SDMC HAL 层：封装了寄存器级别的操作，对 Driver 层屏蔽硬件级别的访问。
