常见问题

跳点现象严重

现象

在屏幕上点击后，会有明显的坐标跳跃，或者坐标不跟手的情况。

原因分析

逐个排除以下原因：

  1. 屏幕的 PLATE、Y_PLATE 参数是因屏而异的，需要确认这两个参数是否准确；

  2. 是否通过 calibrate 程序对坐标进行了校准，校准尽量点在校准十字交点；

  3. 是否设置了压感过滤参数 AIC_RTP_MAX_PRESSURE ，尝试调低这个参数，确认跳点效果是否有改善；

  4. 推荐选用 Auto2 非周期模式，标准参数配置见D211 的配置。

坐标点的事件会连续丢失

现象

这个问题是画线这样的 APP 中可以清晰看到，连续丢失的结果是有一长条线段没有画出来，意味着这段路径上的坐标事件没有上报上来。

原因分析

排除以下原因：

  1. 首先，查看 DTS 中的参数配置是否 周期模式，周期值 aic,sample-period-ms 是否太小,一般建议 10~50ms。

  2. 需要排查 RTP 控制器是否进入“死锁”情况，就是硬件无法触发中断，这种非常罕见。需要查看寄存器的值，重点关注按压状态、中断状态。

屏幕可使用范围不完整

现象

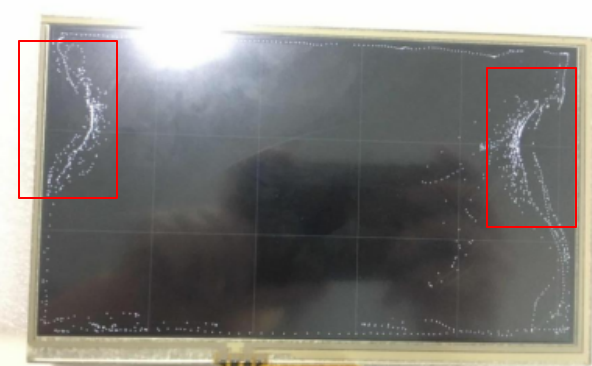

屏幕边框呈不规则较大规模的空缺，如下图红色边框区域，并且无法在屏幕空缺区域内画线

../../images/incomplete_screen_edge1.png

原因分析

排除以下原因：

  1. 需排查 RTP 模块是否每个信号串联一个磁珠，并联一个 10nF 电容。

  2. 需要排查触摸屏是否损坏，需更换触摸屏。
