测试指南

测试环境
  • 硬件

    • 开发板

    • 网线

  • 软件

    • PC 端的串口终端软件，用于 PC 和开发板进行串口通信

    • HTTP 服务器

  1. 搭建 HTTP 服务器。推荐使用 NGINX 工具在 Windows 上搭建 HTTP 服务器。

    1. 从官网下载 NGINX 软件包，地址：https://nginx.org/en/download.html

    2. 将下载的软件包进行解压，注意解压包的路径不能包含中文字符

    3. 在”CMD” 环境下，启动 NGINX 服务，服务启动成功后，在任务管理器中会有两个”nginx”进程，并测试服务器是否工作正常

    4. 适配 nginx.conf 文件配置，重新加载配置，开放服务器目录

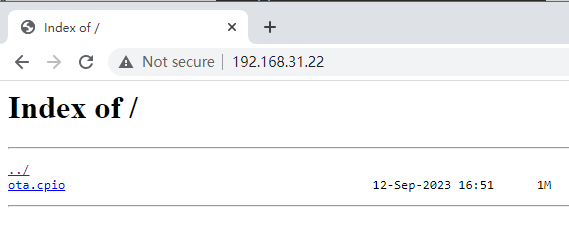

      HTTP 服务器窗口如下所示:

      ../../../images/http.png

  2. 编译和烧录

    配置完成后，保存退出，编译，烧录

    编译过程中可以看到 OTA 包打包信息，如下所示：

    makeCPIOimagebegin...os.aicdata.fatfs2961blocksmakeCPIOimagedone...

    注解

    上述 OTA 包包含了 os.aic，data.fatfs 两个文件

  3. 上传 OTA 升级包到服务器目录

    OTA 升级包文件名称是 ota.cpio，执行命令 co 进入到 images 目录下可以看到该文件

    将 ota.cpio 拷贝到 NGINX 服务器目录

验证

烧录完成后，断开电源，上电，插入网线。
  1. 查看启动打印信息
    ai:
    IPv4 Address   : 192.168.31.200
    Default Gateway: 192.168.31.1
    Subnet mask    : 255.255.255.0
    MAC addr       : 00:22:44:88:77:66
[I] aicphy_poll_thread()635  Port 0 link UP! autoneg mode: speed 100M, full duplex, flow control off.
  2. 测试网络连通状态
    aic/> ping 192.168.31.22
aic/> Reply from 192.168.31.22: time=2ms

    ping 通网络，需要等待一段时间

  3. 查看 OTA 升级命令

    执行 help 命令查看 OTA 升级命令如下：

    ...
http_ota         - Use HTTP to download the firmware
...
  4. 启动 OTA 升级

    执行命令 http_ota 或者 http_ota http://192.168.31.22/ota.cpio

    以下是相关升级信息
    aic/> http_ota
using uri: http://192.168.31.22/ota.cpio
01-01 08:08:48 I/NO_TAG: OTA file size is (1517056)
01-01 08:08:48 I/NO_TAG: find file os.aic cpio data success
01-01 08:08:48 I/NO_TAG: Start erase flash (os_r) partition!
01-01 08:08:50 I/NO_TAG: Erase flash (os_r) partition success! len = 524288
01-01 08:08:50 I/NO_TAG: Start upgrade os.aic!
01-01 08:08:50 I/NO_TAG: Download: [=>
01-01 08:08:50 I/NO_TAG: Download: [==>
01-01 08:08:50 I/NO_TAG: Download: [===>
......
01-01 08:08:52 I/NO_TAG: Sum check success!
01-01 08:08:52 I/NO_TAG: download os.aic success!
01-01 08:08:52 I/NO_TAG: find file data.fatfs cpio data success
01-01 08:08:52 I/NO_TAG: Start erase flash (rodata_r) partition!
01-01 08:08:59 I/NO_TAG: Erase flash (rodata_r) partition success! len = 2097152
01-01 08:08:59 I/NO_TAG: Start upgrade data.fatfs!
01-01 08:08:59 I/NO_TAG: Download: [>
01-01 08:08:59 I/NO_TAG: Download: [=>
01-01 08:08:59 I/NO_TAG: Download: [==>
......
01-01 08:09:05 I/NO_TAG: Sum check success!
01-01 08:09:05 I/NO_TAG: download data.fatfs success!
01-01 08:09:05 I/NO_TAG: find file TRAILER!!! cpio data success
01-01 08:09:05 I/NO_TAG:
01-01 08:09:05 I/NO_TAG: Download firmware to flash success.
01-01 08:09:05 I/NO_TAG: System now will restart...

    升级完成以后，自动重启，加载新代码启动

  5. 升级判断
    从程序打印 log 差异和文件系统中文件差异判断当前运行的版本
    1. Boot 相关打印信息
      Start-up from os/os_r

      1. os 表示从 os 分区读取数据启动 RTT 程序。

      2. os_r 表示从 os_r 分区读取数据启动 RTT 程序。

    2. RTT 相关打印信息如下
      [I] aic_ota_set_status()170 OTA Upgrade success // OTA 升级成功打印信息
Mount APP in blk blk_rodata // 表示挂载块设备名称为 blk_rodata
