以太网介绍
以太网（Ethernet）是一种计算机局域网组网技术，基于 IEEE802.3 标准，它规定了包括物理层的连线（RJ45），电气信号（PHY）和媒体访问层（MAC）协议等， 以太网的特征是有线网络，网络中的各终端必须通过网线进行连接，以太网模块可以简单的理解为 MAC 通过 MII 总线控制 PHY 共同完成终端之间数据交换的一种设备。
使用拓扑

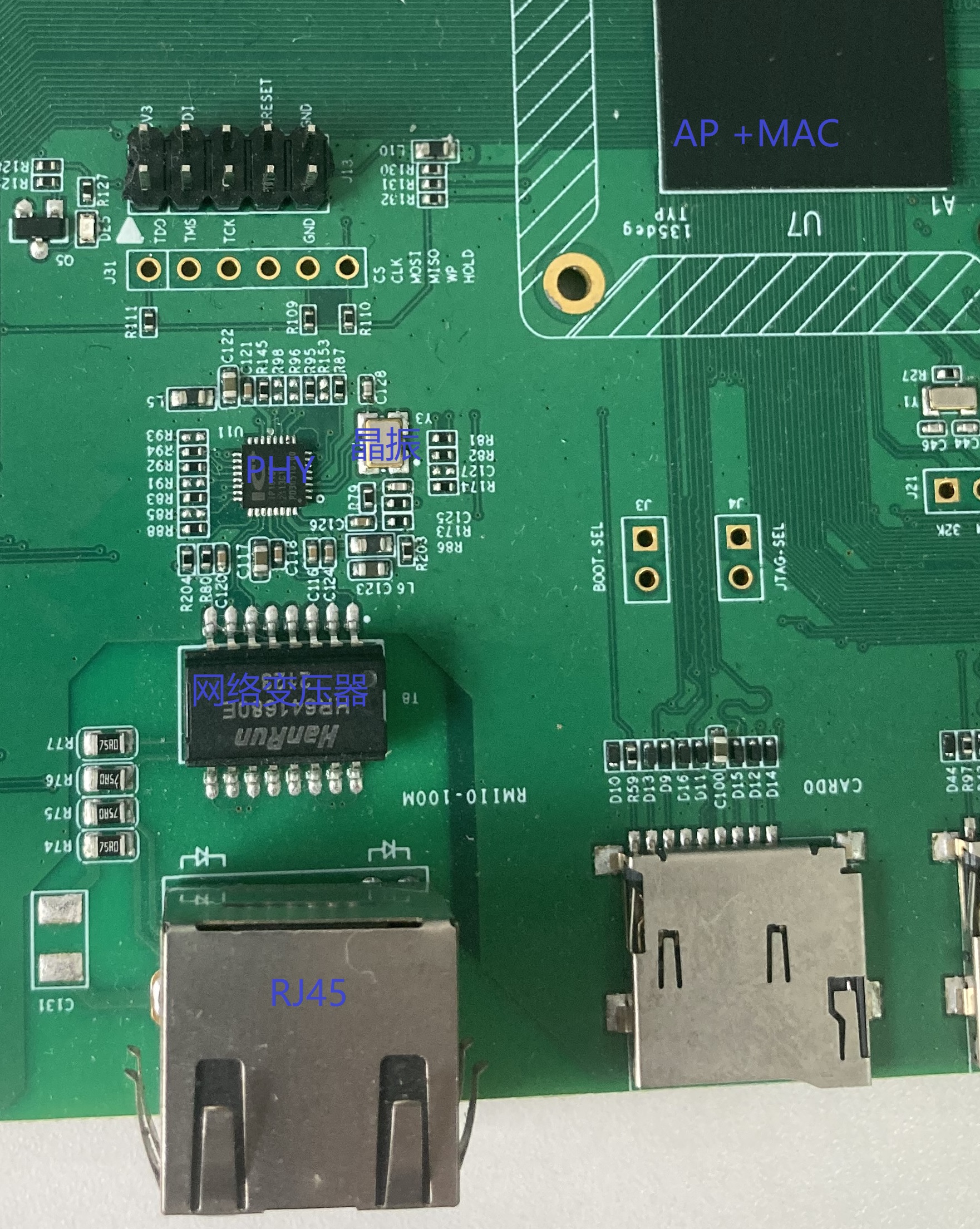

一个典型的以太网电路至少需要如下器件的参与
-
RJ45 连接器
-
网络变压器
-
晶振
-
PHY 收发器
-
MAC 控制器
-
AP 处理器
D211 集成 MAC 控制器模块，AP 内部也可以提供 PHY 收发器所需的时钟，从而不使用外部晶振模块。
如果要提升硬件的防静电能力，外部一般会增加 ESD 保护电路。
组件拓扑
一个典型的以太网工作模块由如下组件组件组成
-
AP Core
-
DMA
-
MAC
-
PHY
AIC 的 SOC 根据型号不同，以太网模块有如下两种拓扑结构

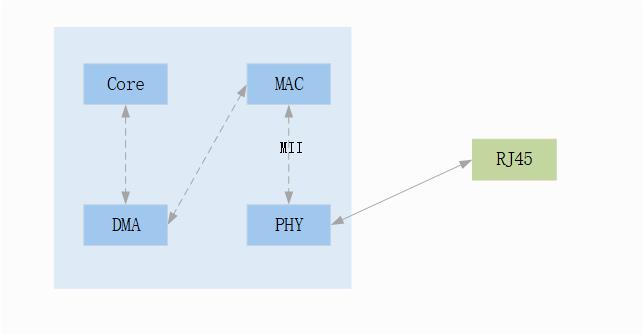

- 全集成
SOC 内部集成 MAC 和 PHY

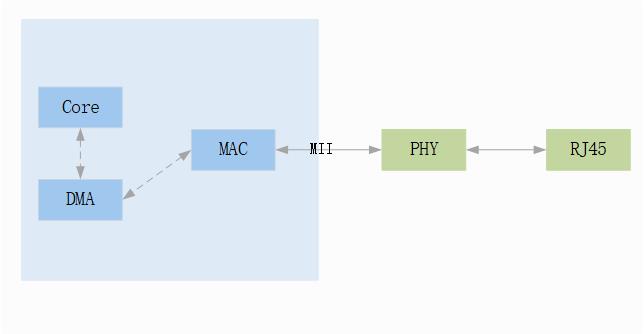

- 单 MAC
SOC 内部仅集成 MAC，需要外挂 PHY
