I2C 配置

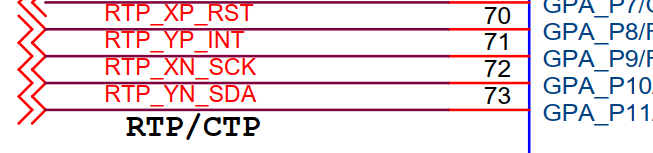

以 D211DC-DEMO-V1.0 开发板为例，I2C 接口 3 用于与触摸屏设备通信，原理图如下：

../images/CTP_interface2.png

另外根据 芯片手册 4 引脚复用 章节可知：

  • 通信接口为 I2C3，Master 模式

  • PA8 为 RST

  • PA9 为 INT

  • PA10 为 I2C3_SCL

  • PA11 为 I2C3_SDA

需配置：

  • 驱动配置

    master 驱动使能：
    Board options  --->
        [ ] Using i2c0
        [ ] Using i2c1
        [ ] Using i2c2
        [*] Using i2c3
                i2c3 parameter  --->
                        i2c3 Master && Slave  (Master)  --->

  • pinmux 配置

    pinmux.c 的完整路径是 target/$(CPU)/$(BOARD)/pinmux.c， 例如 D211DC-DEMO-V1-0 开发板， demo100-nand 配置的 pinmux.c 即为 target/d21x/demo100-nand/pinmux.c

    根据原理图，添加如下引脚配置
    struct aic_pinmux aic_pinmux_config[] = {
...
#ifdef AIC_USING_I2C3
    {1, PIN_PULL_DIS, 3, "PA.8"},  // RST
    {1, PIN_PULL_DIS, 3, "PA.9"},  // INT
    {4, PIN_PULL_DIS, 3, "PA.10"}, // SCK
    {4, PIN_PULL_DIS, 3, "PA.11"}, // SDA
#endif
...
}
