数据结构设计

struct aic_dma_dev：记录 DMA 控制器的配置信息

struct aic_dma_dev {
    void __iomem *base;
    int irq;
    u32 num_pchans;
    u32 num_vchans;
    u32 max_request;

    struct clk *clk;
    struct reset_control *reset;

    spinlock_t lock;
    struct dma_pool *pool;
    struct aic_pchan *pchans;
    struct aic_vchan *vchans;
    const struct aic_dma_inf *dma_inf;
    struct dma_device slave;
};

struct aic_dma_inf：记录 DMA 控制器的一些特性，如通道数、端口数、Burst 长度、地址宽度，这些特性会因不同 SoC 而不同，所以此数据结构会用在 of_device_id 中的私有数据，配合 compatible 来区分不同的 SoC。

struct aic_dma_inf {
    u8 nr_chans; /* count of dma physical channels */
    u8 nr_ports; /* count of dma drq prots */
    u8 nr_vchans; /* total valid transfer types */

    u32 burst_length; /* burst length capacity */
    u32 addr_widths; /* address width support capacity */
};

DMA 通道信息

DMA 物理通道和 DMA 虚拟通道是一对多的关系，所以在设计中它们互相都需要在记录好对方的数据引用指针。

DMA 物理通道信息：记录了一个 DMA 物理通道对应的通道号、寄存器基地址、对应的虚拟通道指针等。

struct aic_pchan {
    u32 id; /* DMA channel number */
    void __iomem *base; /* DMA channel control registers */
    struct aic_vchan *vchan; /* virtual channel info */
};

DMA 虚拟通道信息：记录了一个 DMA 虚拟通道对应的 DRQ 端口号、传输类型、对应的物理通道指针等。

struct aic_vchan {
    u8 port; /* DRQ port number */
    u8 irq_type; /* IRQ types */
    bool cyclic; /* flag to mark if cyclic transfer one package */
    struct aic_pchan *pchan; /* physical DMA channel */
    struct aic_desc *desc; /* current transfer */

    /* parameter for dmaengine */
    struct virt_dma_chan vc;
    struct dma_slave_config cfg;
    enum dma_status status;
};

DMA 描述符

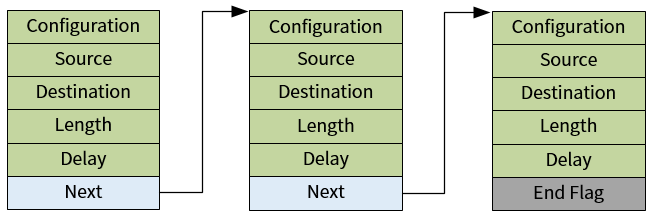

DMA 控制器支持散列（Scatter Gather）的描述符参数形式，需要提前将参数分组（一个 Buffer 对应一组散列参数）打包到多个描述符中，这些描述符会组成一个链表，然后将这个链表的第一个描述符的物理地址传给 DMA 控制器。描述符组成的链表结构如下图所示：

../../images/dma_task1.png — 图 1. *DMA 描述符链表的结构示意图*

提示：

End Flag 是 DMA 控制器硬件预先定义好的一个数值：0xfffff800。

DMA 描述符的数据结构定义如下：

struct aic_dma_task {
    u32 cfg;    /* DMA transfer configuration */
    u32 src;    /* source address of one transfer package */
    u32 dst;    /* destination address of one transfer package */
    u32 len;    /* data length of one transfer package */
    u32 delay;  /* time delay for period transfer */
    u32 p_next; /* next task node for DMA controller */
    u32 mode;   /* the negotiation mode */

    /*
     * virtual list for driver maintain package list,
     * not used by DMA controller
     */
    struct aic_dma_task *v_next;

};
