Display Engine (DE)

显示引擎 (Display Engine) 从 memory 中读取图像数据，进行格式转换、色彩矫正、Gamma 矫正等操作，最后通过显示接口输出。

特性说明

• 最大输入/输出图像大小为2048x2048
• 最高性能1920*1080@60fps
• 支持两个显示图层，一个 Video 图层，一个 UI 图层，UI 图层内支持四个矩形窗口
• UI 图层支持图像格式：ARGB8888/XRGB8888/RGB888/ARGB4444/ARGB1555/RGB565
• Video 图层支持图像格式：ARGB8888/XRGB8888/RGB888/ARGB4444/ARGB1555/RGB565YUV420P/NV12/NV21/YUV420_TILE_64x32/ YUV420_TILE_128x16YUV422P/NV16/NV61/YUYV/YVYU/UYVY/VYUY/YUV400YUV422_TILE_64x32/YUV422_TILE_128x16
• Video 图层的 YUV 格式支持 1/31.999x ~ 32x 缩放（RGB格式不支持）。支持 bilinear 和 6x4 taps 16 phases两种滤波算法
• 支持误差扩散 Dither

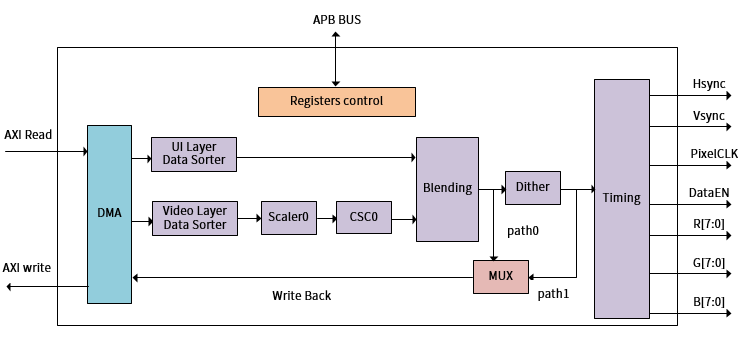

原理框图
