Demo

LVGL 编译

如果要运行 LVGL demo：
  1. 在 luban 系统通过 “make m” 命令打开 luban 配置界面：
    ArtInChip packages
    Sample code
        [*] test-lvgl  --->

    需要的三方库会自动加载和编译。

  2. 运行

    • 自动运行：脚本为 /etc/init.d/S00lvgl

    • 手工运行：/usr/local/bin/test_lvgl

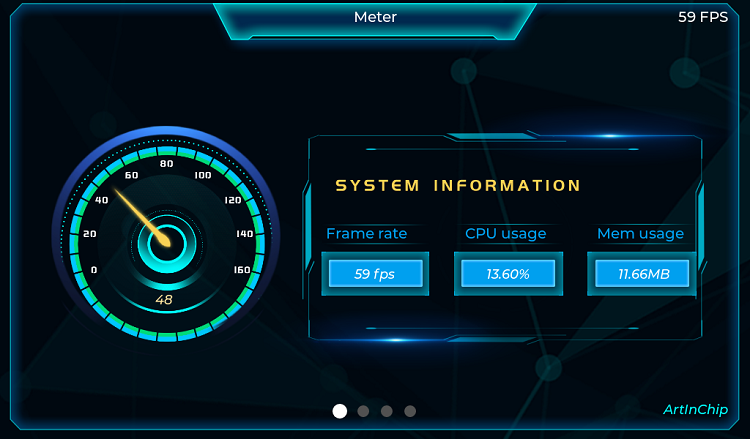

界面示例

../images/test-lvgl.png

注：
  • test-lvgl 默认的 UI 界面为 1024x600，不会自适应屏幕大小
  • test-lvgl 默认需要双 buffer，因此在 dts 中要按高度 x 2 配置
    &fb0 {
    height-virtual = <1200>;            //600 x 2
    port {
        fb0_out: endpoint {
            remote-endpoint = <&de0_in>;
        };
    };
};

QT 编译

如果要运行 QT demo：
  1. 需要在 luban 系统通过 “make m” 命令打开 luban 配置界面
    ArtInChip packages
    Launchers
        [*] qtlauncher  --->
            [*]   use GE to render image (NEW)
            [*]   small memory device (NEW)

    需要的三方库如 QT 会自动加载和编译

    • 自动运行：脚本为 /etc/init.d/S99qtlauncher

    • 手工运行：

      export LD_LIBRARY_PATH=/usr/local/lib:$LD_LIBRARY_PATH
export TSLIB_FBDEVICE=/dev/fb0
export POINTERCAL_CALIBFILE=/etc/pointercal
export TSLIB_CONSOLEDEVICE=none
export TSLIB_TSDEVICE=/dev/input/event0
export TSLIB_PLUGINDIR=/usr/lib/ts
export QWS_MOUSE_PROTO=tslib:/dev/input/event0
/usr/local/launcher/qtlauncher -qws

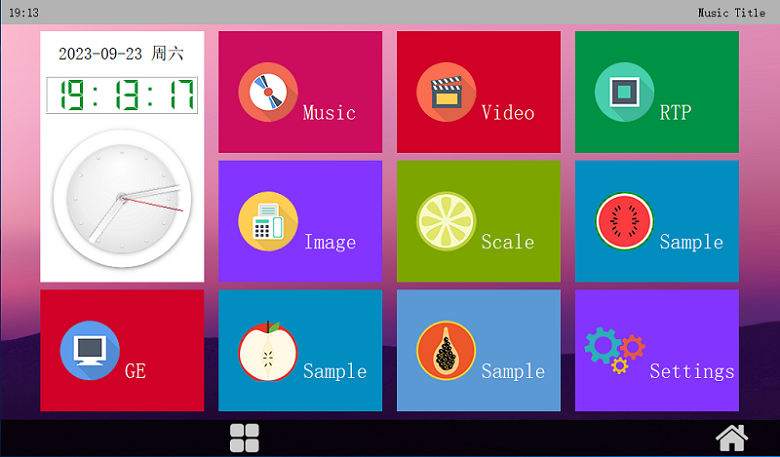

    界面示例

    ../images/qtlauncher.png

    注：

    qtlancher 应用比较大，因此需要调整 root 分区到 64M， 参考 存储配置。

Samples

为了方便使用，Luban 开发了一些模块的使用示例，可以通过 “make m” 命令打开 luban 配置界面进行设置：
ArtInChip packages
    Sample code
        [*] test-adc
        [*] test-mtop
        [*] test-ce
        [*] test-dma-buf
        [ ] test-dvp
        [*] test-fb
        [*] test-lvgl
        [*] test-touchscreen
        [*] test-uart
        [*] test-watchdog
        [ ] test-libmad
        [*] test-clock
        [*] test-keyadc
        [*] reg-dump
        [*] test-gpio
        [*] test-can
        [*] test-eth
        [*] test-audio
