刷机

刷机使用单机工具 AiBurn， 该工具安装的时候默认会安装好设备的驱动，一般不用特殊处理。
  1. 选择固件。编译系统会根据存储介质的不同而生成不同名称的固件，因此需要根据开发板的不同而选择正确的固件：
    • SPI NAND

      SPI NAND 存储使用的是 UBIFS，因此默认会生成两个固件用以支持多种 SPI NAND 器件，以 demo128_nand 工程为例

      • d211_demo128_nand_page_2k_block_128k_v1.0.0.img：适用 page size 为 2k 的的 spinand，目前市面上的 SPI NAND 大部分为该类型
      • d211_demo128_nand_page_4k_block_256k_v1.0.0.img：适用 page size 为 4k 的 spinand
    • SPI NOR

      以 per2_spinor 工程为例，固件名称为 d211_per2_spinor_v1.0.0.img

    • EMMC

      以 demo 工程为例，固件名称为 d211_demo_v1.0.0.img

    注： 版本号在工程目录下的 image_cfg.json 中定义
  2. 进入刷机模式。

    开发板需要在刷机模式下才能开始刷机，开发板进入烧写模式有三种方法：

    • 开发板设备为空片，则上电直接进入刷机模式

    • 短路烧录引脚（PA0,PA1）到地，则上电直接进入刷机模式

    • 开发板有 uboot 按键的，按住 uboot 按键上电或者 reset，则进入刷机模式

    • 短路存储介质的 command，clk 等引脚到地，造成读数据失败，则上电直接进入刷机模式

    • 如果开发板能进入 U-Boot ，在开机的过程中按住 ctrl + c, 则系统会进入 U-Boot 控制台，使用 aicupg usb 0 命令可以进入烧写模式

    • 如果开发板能能进入 Linux 控制台，使用 aicupg 命令，系统可以重启后进入烧写模式

    • 如果开发板能能进入 Linux 系统，并且 adb 服务开启，刷机工具会检查到设备并使 “开始” 按钮可工作

  3. PC 环境监测

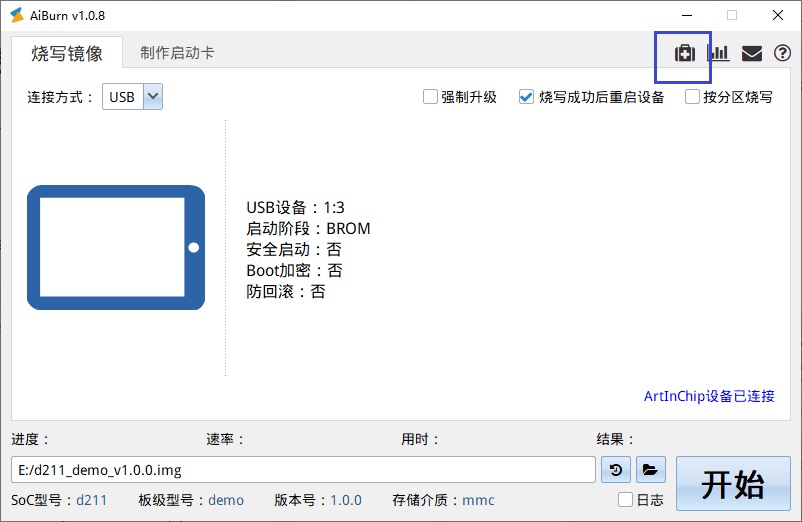

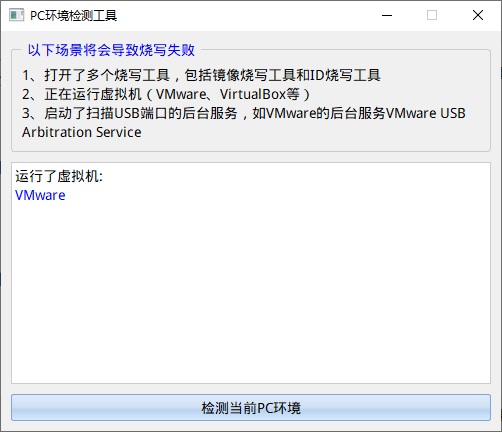

    USB 端口为非独占端口，如果在扫描和烧录的过程中被其他服务干扰容易打断烧录进程，因此可以使用 AiBurn “PC 环境检测工具”功能来进行环境诊断，对于有冲突的项目可以进行关闭处理

    ../../images/aiburn_main_detect.jpg

    ../../images/aiburn_detect_result.jpg

烧录成功说明存储的配置正确。
