采样模式描述
对于 RTP 模块而言，采样点有四个分别是 X+，X-，Y+，Y-。采样模式主要是指对 RTP 的驱动电路的控制与采样点选择。 根据采样点和驱动不同，可以分为以下八种常见采样模式，为了方便区别，分别对采样模式进行命令如下。
-

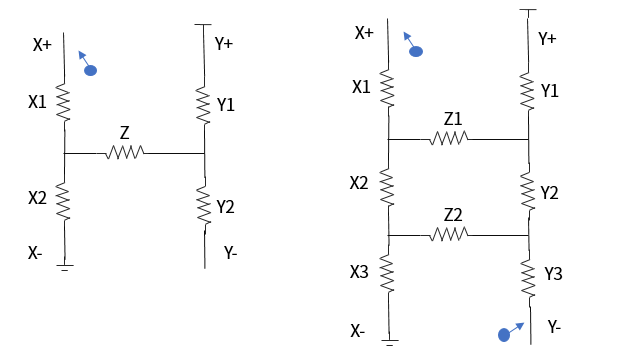

XP采样所示分别是单点触摸和两点触摸的情况，DRV[3:0] = 0x5，VPSEL[1:0] = VNSEL[1:0] =0x2，采样点选择X+。
图 1. XP采样 -

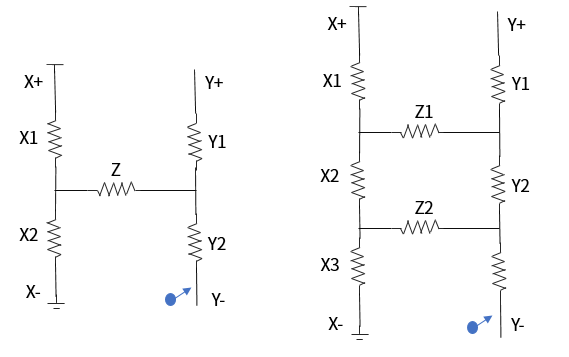

XN采样 所示分别是单点触摸和两点触摸的情况，DRV[3:0] = 0x5，VPSEL[1:0] = VNSEL[1:0] = 0x2，采样点选择X-。
图 2. XN采样 -

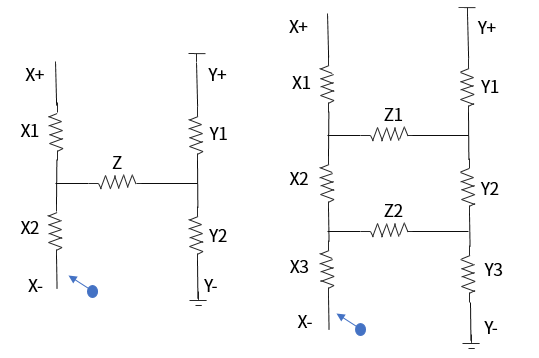

YP采样 所示分别是单点触摸和两点触摸的情况，DRV[3:0] = 0xA，VPSEL[1:0] = VNSEL[1:0] = 0x1，采样点选择Y+。
图 3. YP采样 -

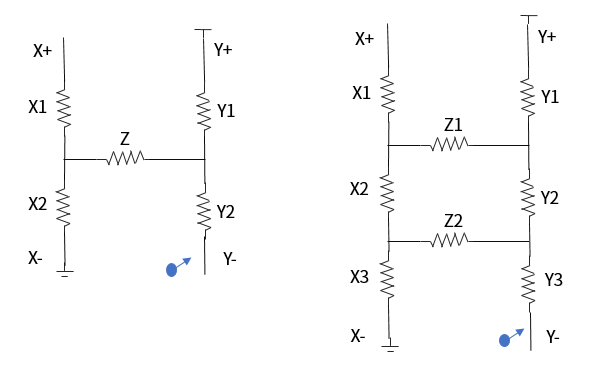

YN采样 所示分别是单点触摸和两点触摸的情况，DRV[3:0] = 0xA，VPSEL[1:0] = VNSEL[1:0] = 0x1，采样点选择Y-。
图 4. YN采样 -

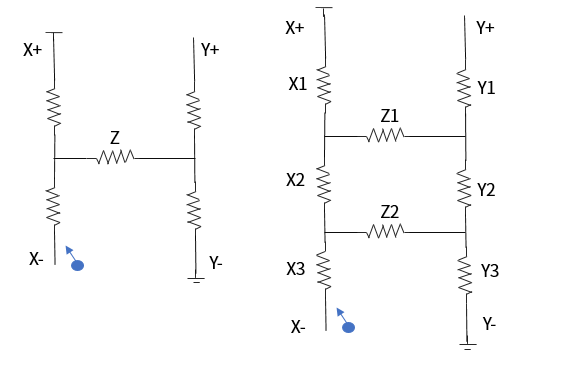

ZA采样 所示分别是单点触摸和两点触摸的情况，DRV[3:0] = 0x9，VPSEL[1:0] = 0x1，VNSEL[1:0] = 0x2，采样点选择Y+。
图 5. ZA采样 -
ZB采样所示分别是单点触摸和两点触摸的情况，DRV[3:0] = 0x9，VPSEL[1:0] = 0x1，VNSEL[1:0] = 0x2，采样点选择X-。
图 6. ZB采样 -
ZC采样所示分别是单点触摸和两点触摸的情况，DRV[3:0] = 0x6，VPSEL[1:0] = 0x2，VNSEL[1:0] = 0x1，采样点选择X+。
图 7. ZC采样 -
ZD采样 所示分别是单点触摸和两点触摸的情况，DRV[3:0] = 0x6，VPSEL[1:0] = 0x2，VNSEL[1:0] = 0x1，采样点选择Y-。
图 8. ZD采样
