数据块选择以及并转串功能

由 DE 模块输入的 DI[23:0] 信号进到 FMT 进行格式转换，输出并行 RGB 数据 DP[23:0] 信号，如下图所示。

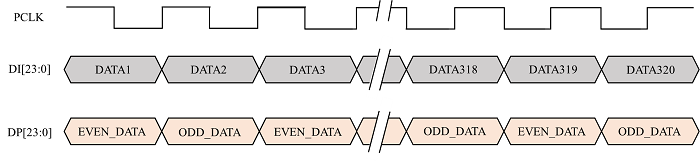

图 1. lcd_prgb

其中 DP[23:0] 每 8 位数据可任意互换输出 R/G/B 信号或者输出用户设置的 data 数据，用于功能调试以及方便 layout 走线， DP[23:0] 再进入到 SER0 转换成串行 RGB 数据 DS[7:0] 信号，如 lcd_srgb 所示。

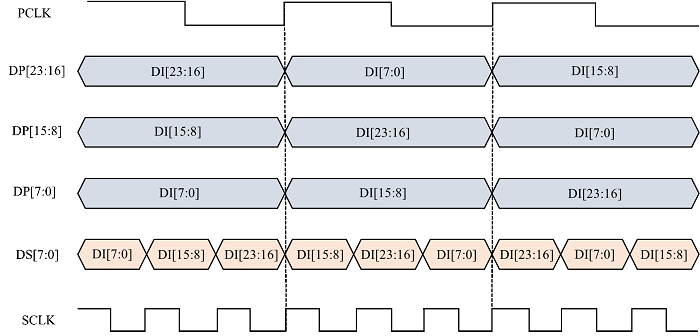

图 2. lcd_srgb
并行信号转串行信号控制方式：
  1. DE 模块输入的完整图片 RGB 信号 DI[23:0] 分为以下三组，进入 FMT 转换 DP 输出，用户可自由配置。
    • DI[23:16]
    • DI[15:8]
    • DI[7:0]

    例如 DP[7:0]，可通过配置输出 DI[23:16]、 DI[15:8] 或者DI[7:0] 的数据。

  2. 之后三组 DP 信号进入 SER0 进行并行转串行。
    一个 PCLK 内：
    1. DP[7:0] 的数据在第一个 SCLK cycle 给到 DS[7:0]。
    2. DP[15:8] 的数据在第二个 SCLK cycle 给到 DS[7:0]
    3. DP[23:16] 的数据在第三个 SCLK cycle 给到 DS[7:0]，以此循环。
    注： 无论三组 DP 信号里存着任何的 DI 数据，在并行信号转串行信号过程中均为 DP[7:0]/ DP[15:8]/ DP[23:16] 依次给到 DS[7:0]。
  3. 配置下列相关寄存器：
