中断

../images/irq3.png

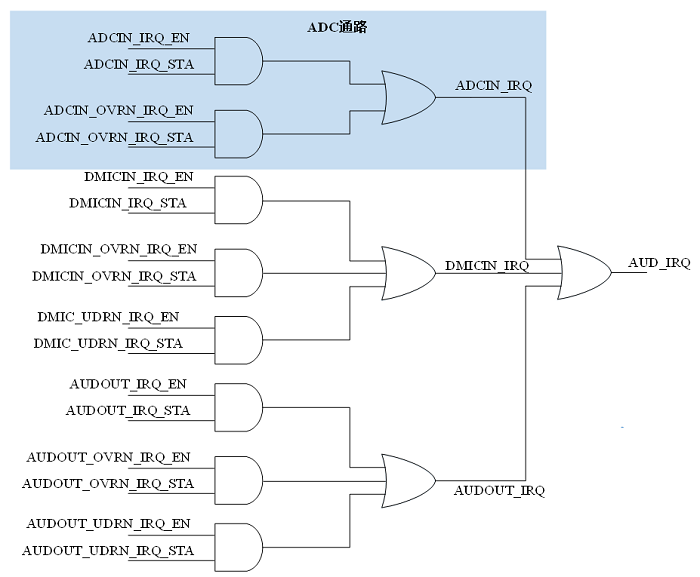

1. 中断信号
Audio Codec 的中断信号具体描述如下:
  • ADCIN_IRQ_STA:ADC 的 RXFIFO 接收到有效数据时产生的中断信号,即 RXFIFO 的数据多于阈值ADC_RXTH 时,此时也会相应的产生 ADCIN_DRQ 信号;
  • ADCIN_OVRN_IRQ_STA:ADC 的 RXFIFO 出现上溢出中断;
  • DMICIN_IRQ_STA:DMIC 的 RXFIFO接收到有效数据(即RXFIFO的数据多于阈值DMIC_RXTH)时产生的中断信号,此时也会相应的产生DMICIN_DRQ信号;
  • DMICIN_OVRN_IRQ_STA:DMIC 的 RXFIFO 出现上溢出中断;
  • DMICIN_UDRN_IRQ_STA:DMIC 的 RXFIFO 出现下溢出中断;
  • AUDOUT_IRQ_STA:TXFIFO数据空间充足时产生的中断信号,即TXFIFO的剩余的数据空间多于TXFIFO_TH时,此时也会相应的产生AUDOUT _DRQ信号;
  • AUDOUT_OVRN_IRQ_STA:DMIC 的 RXFIFO 出现上溢出中断;
  • AUDOUT _UDRN_IRQ_STA:DMIC 的 RXFIFO 出现下溢出中断。
