MIPI 屏调试配置

相比 RGB 和 LVDS 屏的调试，MIPI 屏的调试相对稍微繁琐，不仅需要在 DTS 中设置参数，还需要在 kernel 中添加屏幕所对应的驱动。此章节详细的描述一款 MIPI 显示屏的调试过程和配置方法。

内核配置

驱动源码目录：linux-5.10/drivers/video/artinchip/disp/panel/

DTS 参数配置

这些参数主要在文件 target/d211/方案 x/board.dts 中，功能参数的设置必须和硬件原理图相匹配

设置显示模块数据通路关系，RGB 屏幕数据通路如下：

&fb0{port{fb0_out:endpoint{remote-endpoint=<&de0_in>;};};};&de0{status="okay";port@0{reg=<0>;de0_in:endpoint{remote-endpoint=<&fb0_out>;};};port@1{reg=<1>;de0_out:endpoint{remote-endpoint=<&dsi0_in>;};};};&dsi0{status="okay";pinctrl-names="default";pinctrl-0=<&dsi_pins>;port@0{reg=<0>;dsi0_in:endpoint{remote-endpoint=<&de0_out>;};};port@1{reg=<1>;dsi0_out:endpoint{remote-endpoint=<&panel_dsi_in>;};};};

在上述例子中，board.dts 通过 port 和 status 结点，定义了一条数据通道。

fb|de||dsi|panelport-->port0port1-->port0port1-->port

如果 dts 中没有正确定义一条数据通道，显示驱动可能无法完成初始化。

设置屏幕参数

panel_dsi{compatible="artinchip,aic-dsi-panel-simple";status="disabled";dcdc-en-gpios=<&gpio_p0GPIO_ACTIVE_HIGH>;reset-gpios=<&gpio_p1GPIO_ACTIVE_HIGH>;enable-gpios=<&gpio_d3GPIO_ACTIVE_HIGH>;port{panel_dsi_in:endpoint{remote-endpoint=<&dsi0_out>;};};display-timings{native-mode=<&timing1>;timing1:800x480{clock-frequency=<60000000>;hactive=<800>;vactive=<480>;hback-porch=<35>;hfront-porch=<20>;hsync-len=<4>;vback-porch=<20>;vfront-porch=<10>;vsync-len=<4>;de-active=<1>;pixelclk-active=<1>;};};};

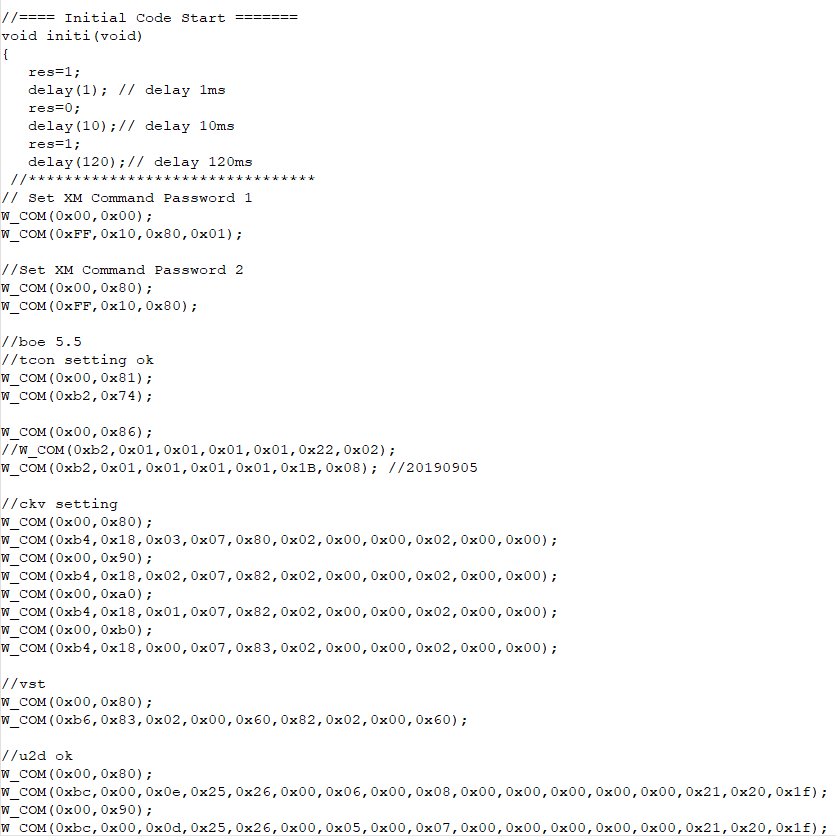

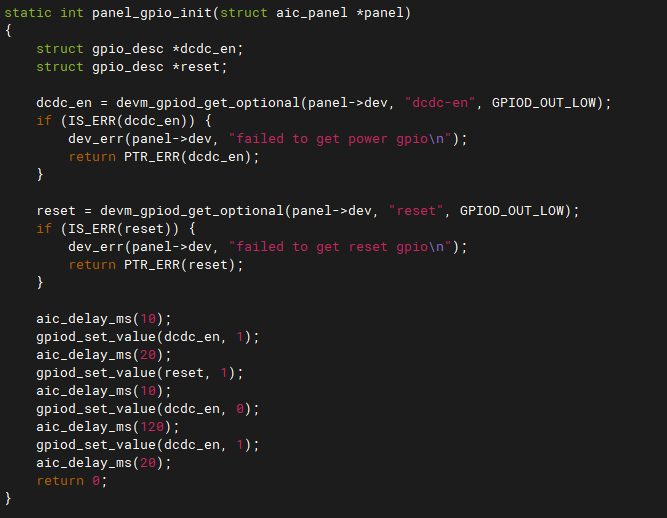

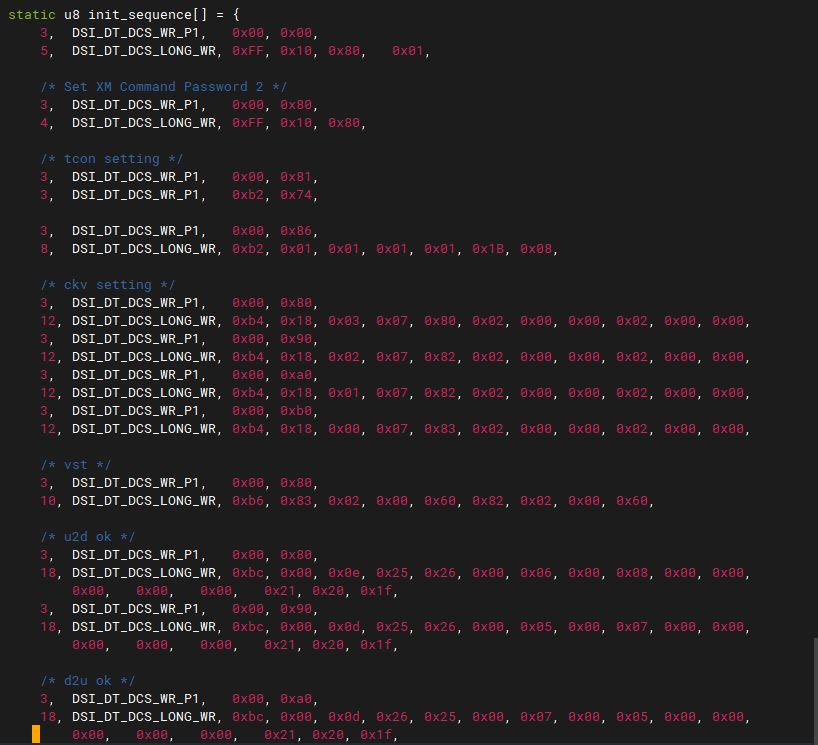

每一款屏幕所需要的控制 IO 的数量及功能会有所差别，其中参数可以在 DTS 中设置，也可以在驱动源码中直接设置，请参考 panel-dsi。

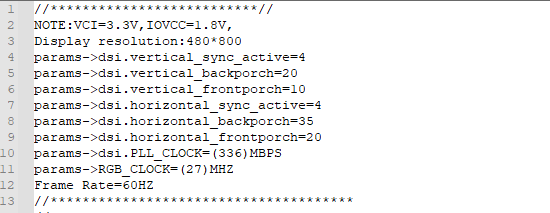

其中参数 display-timings 需要从屏幕使用文档中或供应商处获取，例如使用说明文件中会有如下信息：

../../images/mipi_timing.png
