START BYTE 机制

START BYTE 机制服务于当片上系统没有专用的I2C模块的情况。START BYTE会将开始条件的过程延长，在生成 START 条件后，继续发送一个 Byte 信号 (0000_0001)，master 持续的将 SDA 线拉低七个周期。

当 I2C 设为slave 时，无需使用 START BYTE 机制；当 I2C 设为 master，启用 START BYTE 可以让轮询总线的处理器以较低的频率采样 SDA 线。当采样到起始字节中任意一个 0 时，切换到更快的频率，找到 0000_0001 后产生 restart，然后开始传输。

START BYTE 的过程：

  1. master 先产生一个START条件

  2. master发送start byte（0000_0001），并发送 ACK 信号

  3. 在此过程中，不能有任何 slave 相应 ACK

  4. master 生成 restart 信号。

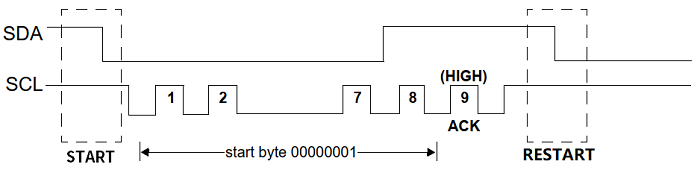

START BYTE 时序：
