PRGB 屏接口

PRGB 模式兼容五种 MAPPING 输出配置,默认为 24 bits,可配置为 18 bits、16 bits,相应的低位不使用。

  • 配置 0:RGB888 建议使用,支持 R/G/B 整组信号互换。
  • 配置 1:RGB666 建议使用,支持 R/G/B 整组信号互换。
  • 配置 2:RGB666,支持 R/G/B 整组信号互换。
  • 配置 3:RGB565 建议使用,支持 R/G/B 整组信号互换。
  • 配置 4:RGB565,支持 R/G/B 整组信号互换。
注:
  • 支持组内信号高位到低位排序互换,需软件配置 data-mirror。
  • 默认配置为 RGB,为方便 Layout,可将 R 和 B 整组互换,需软件配置将 data-order 修改为 BGR。
  • RGB888 接口高位可用于 RGB666 或 565,CPU 端相应的低位不接或可用于其他功能。
../images/rgb-mode2.png
1. RGB 不同配置定义
../images/rgb565-6662.png

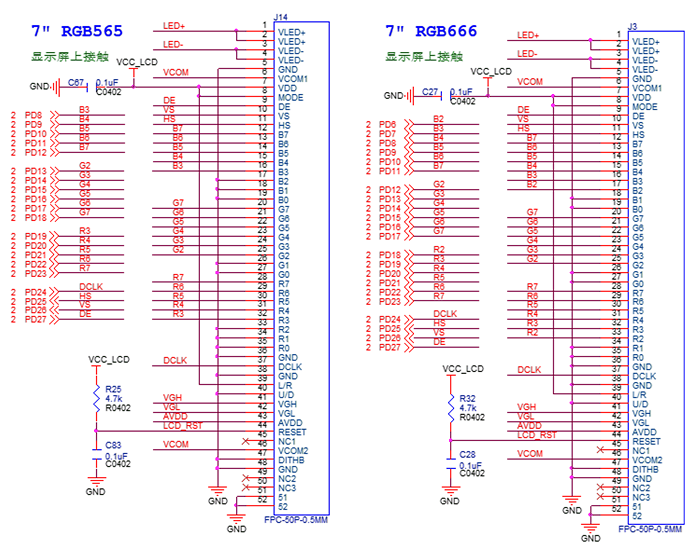

2. RGB565 / RGB666 电路原理图
../images/rgb8882.png
3. RGB888 电路原理图

LVDS 屏接口

LVDS 支持 Single-Link 和 Dual-Link 接法。
  • 速率 240Mbps~800Mbps。
  • 支持 LVDS_0 与 LVDS_1 互换。
  • 支持 LVDS_0 与 LVDS_1 双屏同显。
  • 支持 LVDS_D0-LVDS_D3、LVDS_CK 五组差分对信号任意互换,比如 LVDS_D2 与 CK 互换。
  • 支持 LVDS 信号极性选择模式,即差分对信号正负极性互换。
注:
  • LVDS 信号是高速差分信号,差分对约束不大于 10mil,差分对 100 欧姆阻抗控制,整组信号等长约束不大于 10mil。
  • 为方便 Layout,支持差分对任意互换,极性反转,软件配置上需注意修改。

../images/lvds-single.png

4. LVDS Single-Link 电路原理图
../images/lvds-dual.png
5. LVDS Dual-Link 电路原理图

MIPI-DSI 屏接口

MIPI DSI 是应用于显示的串行接口,实现将 DE 送过来的并行图像数据高性能转化串行输出。
  • 可配置为 1/2/3/4 对数据通道。
  • 支持高速模式和低速模式。
  • 每对数据通道都支持高速单向通信。
  • 数据通道 0 可选支持低速模式下双向通信,即可读取屏的寄存器。
注:
  • MIPI CLK 必须接屏幕的 CLK 引脚。只支持 D0~D3 差分对信号任意互换。
  • 支持信号极性选择模式,即所有差分对信号支持正负极性反转。
  • MIPI 信号是高速差分信号,差分对约束不大于 10mil,差分对 100 欧姆阻抗控制,整组信号等长约束不大于 10mil。

../images/mipi-dsi.png

6. MIPI-DSI 电路原理图

MCU 屏接口

MCU 屏接口包含常见的 I8080、SPI、QSPI。

../images/rgb-mode-i8080.png

7. I8080 不同配置定义
注: SPI 屏通信接口交叉,PD21/ SDO 为输出,需接屏端 SDI 输入;PD20/ SDI 为输入,需接屏端 SDO 输出。
../images/rgb-mode-spi2.png
8. SPI/ QSPI 屏连接定义

TP

集成 RTP 电阻触摸屏接口,可支持 RTP 电阻屏触摸。

  • RTP 仅支持 4 线,即 X+/X-/Y+/Y-。
  • RTP 支持最多 2 点触摸。
../images/rtp.png
9. RTP 电阻屏触摸电路原理图

使用 I2C 和 GPIO,可支持 CTP 电容屏触摸。

../images/ctp.png
10. CTP 电容屏触摸电路原理图

PWM

支持下列 PWM 波形发生器:
  • PWM0
  • PWM1
  • PWM2
  • PWM3
PWM 波形发生器的说明如下:
  • PWMx_A 和 PWMx_B 同属一组 PWM,可配置成单独输出或同时输出,但频率相同,占空比可不相同。
  • PWM 通常用于背光控制,频率一般为 20 KHz ~ 1 MHz。
  • PWM 通常用于蜂鸣器,频率一般为 3 KHz ~ 4 KHz。
注:
  • PWMx_A 和 PWMx_B 可分开独立控制,但频率是相同的,占空比可独立调。
  • 不同频率的应用不能使用同一组 PWM,比如蜂鸣器和背光,需分开使用不同通道。
../images/lcd_bl_bias.png

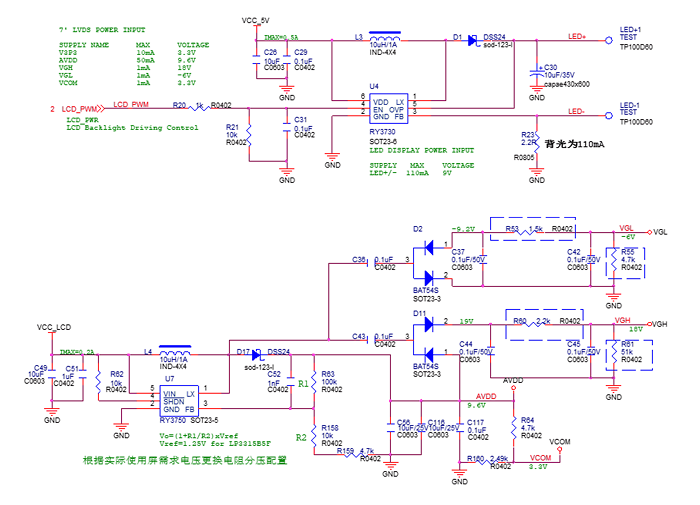

11. LCD 背光和偏压电路原理图
../images/buzzer.png

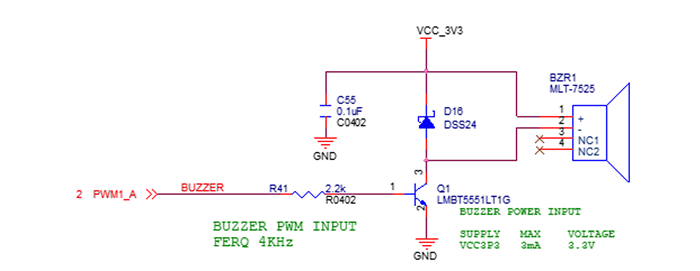

12. 蜂鸣器电路原理图

DVP

支持 DVP 8-bit 并行接口,最大支持 500 万像素拍照,最大支持 1920x1080@30fps 录像,支持 YUV422、BT.656 以及 RAW 格式。

../images/dvp.png
13. DVP CAMERA 原理图

AUDIO

  • AMIC,支持一路模拟音频输入。
    ../images/amic.png

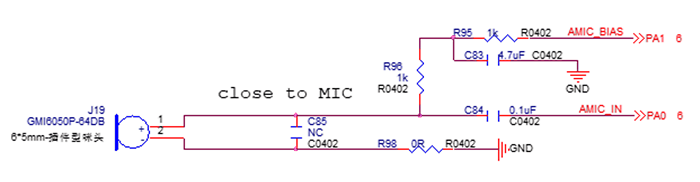

    14. AMIC 电路原理图
  • DMIC,支持数字立体声音频输入

    ../images/dmic.png

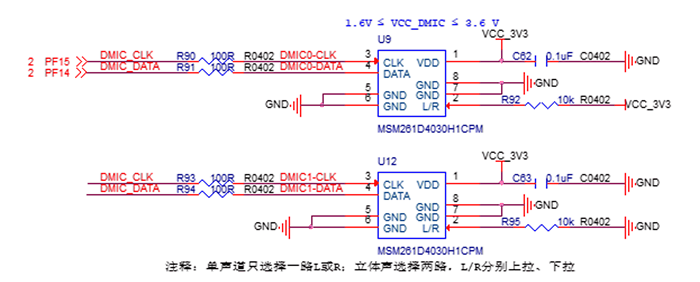

    15. DMIC 电路原理图
  • Speaker
    • 支持 2 路单端输出(双喇叭,左右声道输出)。
    • 支持 1 路差分输出(单喇叭,单声道输出)。
    • 支持 DSPK0 和 DSPK1 内部混音后,再通过任意单一通路输出。
    注:

    DSPK 是数字信号,从 CPU 出来必需接 RC(R = 100R,C = 470 nF)转换成模拟信号才能给到音频功放。

    ../images/speaker-d.png

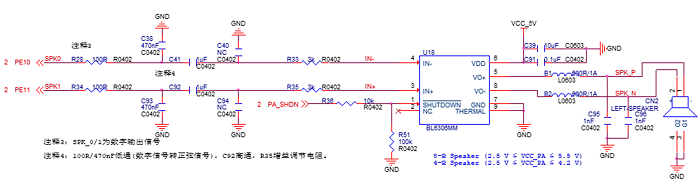

    16. Speaker 差分输出电路原理图
    ../images/speaker-s.png
    17. Speaker 单端输出电路原理图
  • I2S 接口为数字音频接口,用于连接外部音频设备,实现音频数据的传输。
    ../images/i2s-ac1071.png
    18. I2S 扩展麦克风电路原理图
