硬件授权认证

身份认证原理

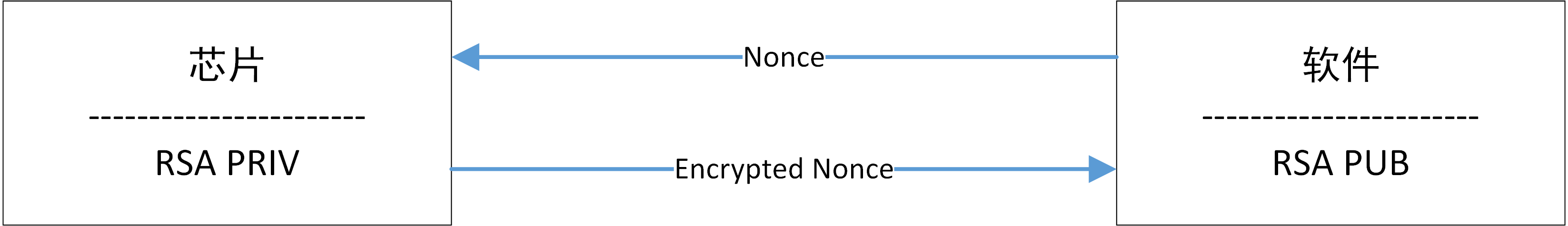

如下图所示，假设芯片拥有一个 RSA 私钥，软件拥有对应的 RSA 公钥。如果软件指定一笔数据，让芯片使用 RSA 私钥进行加密返回，软件使用 RSA 公钥对其进行进行解密，得到的数据是正确的，则可证明该芯片是正确 RSA 私钥的拥有者。

../../images/identification.png

芯片安全存储 RSA 私钥的方式有多种，包括烧录在 eFuse 中，然后设置软件不可读写。

D211 硬件特性：

eFuse 可以通过读写禁止位，控制安全密钥区域是否可以被软件读和写
eFuse 的安全密钥区域，一旦被设置为读禁止之后，仅 CE 硬件可访问
CE 内部有独立的安全 SRAM，与外界隔绝，仅 CE 可访问，可安全存放密钥

D211 的方案通过硬件安全密钥的方式，加密保存 RSA 私钥。具体步骤：

通过 AES/DES 加密的方式，将 RSA 私钥加密
将解密的 AES/DES 密钥，烧录在 eFuse 安全密钥区域，软件不可读写
使用时，将 RSA 私钥解密到安全 SRAM

芯片型号认证

在一些应用中，通信的一方需要认证芯片的身份，在这种情况下，仅靠读取 CHIP ID 返回是不可信的，可以通过 RSA 身份认证的方式进行。

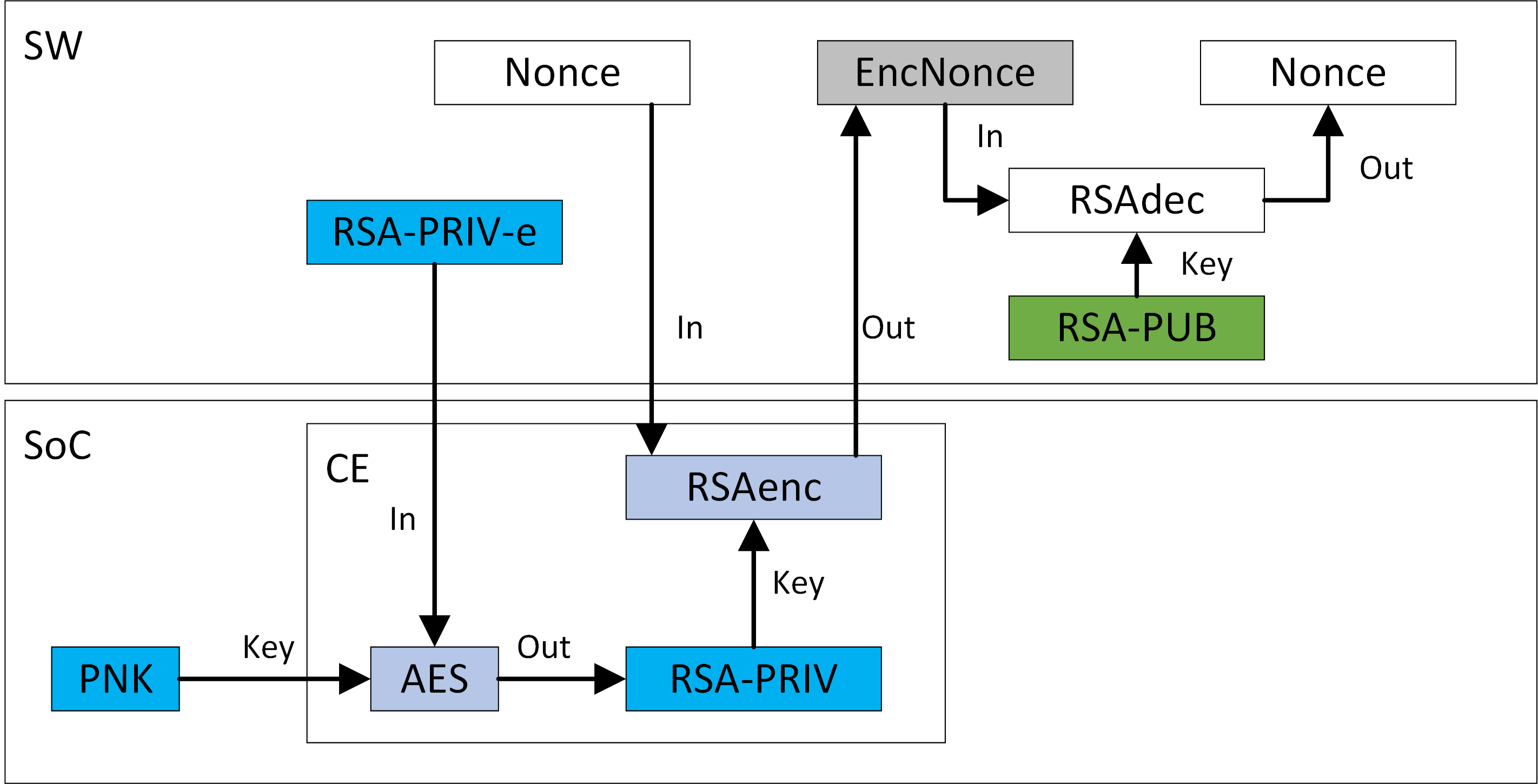

芯片型号身份认证通过 AIC 颁发的 RSA 私钥(加密) 和 RSA 公钥对完成。AIC 为每一款芯片内置一个 PNK(Part Number Key) 密钥，该密钥与型号一一对应，外界无法读取。

AIC 为该型号生成一对 RSA 密钥，并且使用 PNK 对 RSA 私钥进行加密，然后将加密后的 RSA 私钥，以及公钥颁发给用户。

对于需要对芯片型号进行认证的用户需要进行下列操作。具体步骤：

设置 CE 使用 PNK 将加密的 RSA 私钥解密到安全 SRAM
让 CE 使用安全 SRAM 中的 RSA 私钥加密一段数据 Nonce，返回给认证方 EncNonce
认证方使用 RSA 公钥对返回的加密数据进行解密，得到 Nonce，验证数据是否正确
数据正确，说明该型号芯片合法

../../images/chip_certification.png

软件授权认证

芯片身份认证可在软件授权认证中应用。

在实际应用中，设备可能会集成了不同厂商的软件和算法。软件厂商会有相关知识产权保护、软件授权上的需求，即希望能够限定自身的软件只能运行在指定芯片型号上。

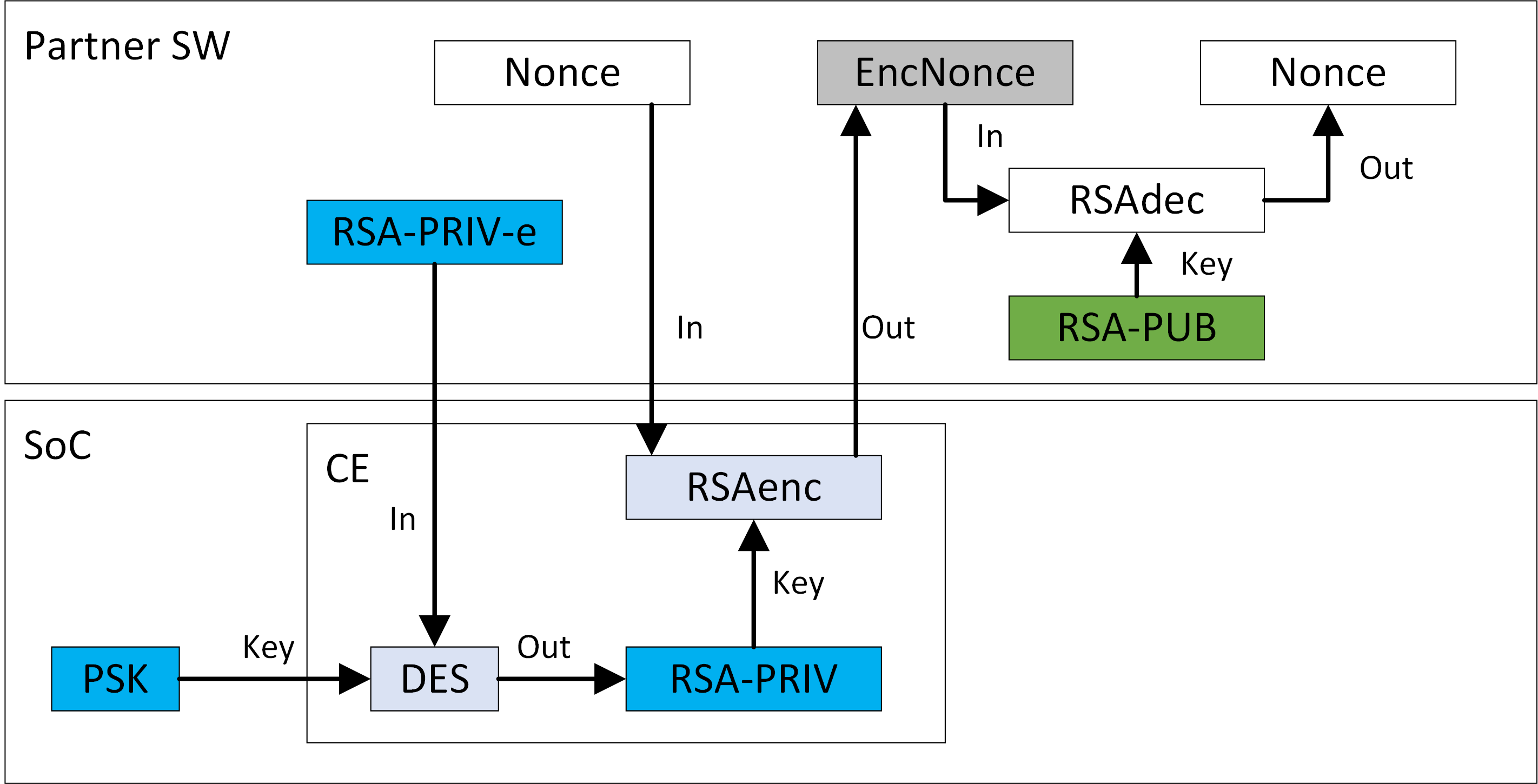

软件厂商可以通过 PSK(Partner Secret Key) 机制实现安全的授权认证。具体步骤：

设备厂商将一个 eFuse PSK 区域分配给合作伙伴
合作厂商将自己的密钥烧录到 PSK 区域，并且设置为软件不可读写
合作厂商生成一对 RSA 密钥，并且使用 PSK 将 RSA 私钥加密
将加密后的 RSA 私钥，以及对应的 RSA 公钥集成到软件当中
需要进行授权检查时，软件设置 CE 使用 PSK，将加密的 RSA 私钥解密到安全 SRAM
使用安全 SRAM 中的 RSA 私钥加密一笔数据，返回给认证软件
认证软件使用 RSA 公钥解密返回的数据，如果结果正确，说明该芯片是合法授权的芯片

../../images/sw_certification.png

注：

D211 共有 5 组保护密钥，一组是 PNK，出厂烧录。另外四组是 PSK，由终端厂商自行烧录。

接口设计

表 1. aic_rsa_priv_enc
函数原型	int aic_rsa_priv_enc(int flen, unsigned char from, unsigned char to, struct ak_options *opts)
功能说明	使用私钥进行加密。
参数定义	int flen 输入数据长度 from 输入需要被加密的数据 to 输出加密后的数据 opts 一些其它参数
返回值	成功返回加密后数据长度，失败返回-1
注意事项	-

表 2. aic_rsa_pub_dec
函数原型	int aic_rsa_pub_dec(int flen, unsigned char from, unsigned char to, struct ak_options *opts)
功能说明	使用公钥进行解密。
参数定义	int flen 输入数据长度 from 输入需要被解密的数据 to 输出解密后的数据 opts 一些其它参数
返回值	成功返回加密后数据长度，失败返回-1
注意事项	-

表 3. aic_hwp_rsa_priv_enc
函数原型	int aic_hwp_rsa_priv_enc(int flen, unsigned char from, unsigned char to, struct ak_options opts, char algo)
功能说明	使用经过 `保护密钥加密过的私钥` 进行加密。
参数定义	flen 输入数据长度 from 输入需要被解密的数据 to 输出解密后的数据 opts 一些其它参数 algo 指定选用烧录在 eFuse 中的保护密钥 PNK_PROTECTED_RSAPSK0_PROTECTED_RSAPSK1_PROTECTED_RSAPSK2_PROTECTED_RSAPSK3_PROTECTED_RSA
返回值	成功返回加密后数据长度，失败返回-1
注意事项	-

API 使用 DEMO

授权的检查可以在 APP/中间件启动时进行，或者在运行时随机进行。

Demo 见 source/artinchip/aic-authorization/test/test_aic_hw_authorization.c

int app_hw_authorization_check(unsigned char *from, int flen,
                unsigned char *esk, int esk_len,
                unsigned char *pk, int pk_len, char *algo)
{
    struct ak_options opts = {0};
    uint8_t *inbuf = NULL, *outbuf = NULL;
    uint8_t esk_buf[esk_len];
    uint8_t pk_buf[pk_len];
    size_t pagesize = (size_t)sysconf(_SC_PAGESIZE);
    int ret = 0, rlen, nonce;

    if (posix_memalign((void **)&inbuf, pagesize, 2 * pagesize)) {
        printf("Failed to allocate inbuf.\n");
        ret = -ENOMEM;
        goto out;
    }
    if (posix_memalign((void **)&outbuf, pagesize, 2 * pagesize)) {
        printf("Failed to allocate outbuf.\n");
        ret = -ENOMEM;
        goto out;
    }

    // 1. Set RSA key parameters
    memcpy(esk_buf, esk, esk_len);
    memcpy(pk_buf, pk, pk_len);
    opts.esk_buf = esk_buf;
    opts.esk_len = esk_len;
    opts.pk_buf = pk_buf;
    opts.pk_len = pk_len;

    // 2. Nonce private key encryption
    rlen = aic_hwp_rsa_priv_enc(flen, from, outbuf, &opts, algo);
    if (rlen < 0) {
        printf("aic_hwp_rsa_priv_enc failed.\n");
        goto out;
    }
    memcpy(inbuf, outbuf, rlen);
    memset(outbuf, 0, 2 * pagesize);

    // 3. EncNonce public key decryption
    rlen = aic_rsa_pub_dec(rlen, inbuf, outbuf, &opts);
    if (rlen < 0) {
        printf("aic_rsa_pub_dec failed.\n");
        goto out;
    }

    // 4. Compare Nonce and DecNonce
    if (memcmp(from, outbuf, rlen))
    {
        hexdump("Expect", (unsigned char *)&nonce, rlen);
        hexdump("Got Result", (unsigned char *)outbuf, rlen);
        printf("App %s stop.\n", algo);
        ret = -1;
    } else {
        printf("App %s running.\n", algo);
        ret = 0;
    }

out:
    if (inbuf)
        free(inbuf);
    if (outbuf)
        free(outbuf);

    return ret;
}

int main()
{
    int ret = 0;
    int nonce, flen, esk_len, pk_len;
    unsigned char *esk, *pk;
    char *algo;

    esk = rsa_private_key2048_encrypted_der;
    esk_len = rsa_private_key2048_encrypted_der_len;
    pk = rsa_public_key2048_der;
    pk_len = rsa_public_key2048_der_len;
    while(1) {
        nonce = rand();     /* Generate random number Nonce */
        flen = sizeof(nonce);
        algo = PNK_PROTECTED_RSA;   /* Specify hardware protection key */
        ret = app_hw_authorization_check((unsigned char *)&nonce, flen,
                        esk, esk_len, pk, pk_len, algo);
        if (ret < 0) {
            printf("Application %s not authorization.\n", algo);
        }

        nonce = rand();     /* Generate random number Nonce */
        flen = sizeof(nonce);
        algo = PSK0_PROTECTED_RSA;  /* Specify hardware protection key */
        ret = app_hw_authorization_check((unsigned char *)&nonce, flen,
                        esk, esk_len, pk, pk_len, algo);
        if (ret < 0) {
            printf("Application %s not authorization.\n", algo);
        }

        nonce = rand();     /* Generate random number Nonce */
        flen = sizeof(nonce);
        algo = PSK1_PROTECTED_RSA;  /* Specify hardware protection key */
        ret = app_hw_authorization_check((unsigned char *)&nonce, flen,
                        esk, esk_len, pk, pk_len, algo);
        if (ret < 0) {
            printf("Application %s not authorization.\n", algo);
        }

        nonce = rand();     /* Generate random number Nonce */
        flen = sizeof(nonce);
        algo = PSK2_PROTECTED_RSA;  /* Specify hardware protection key */
        ret = app_hw_authorization_check((unsigned char *)&nonce, flen,
                        esk, esk_len, pk, pk_len, algo);
        if (ret < 0) {
            printf("Application %s not authorization.\n", algo);
        }

        nonce = rand();     /* Generate random number Nonce */
        flen = sizeof(nonce);
        algo = PSK3_PROTECTED_RSA;  /* Specify hardware protection key */
        ret = app_hw_authorization_check((unsigned char *)&nonce, flen,
                        esk, esk_len, pk, pk_len, algo);
        if (ret < 0) {
            printf("Application %s not authorization.\n", algo);
        }

        sleep(2);
    }

    return 0;
}
