FLASH

SPI0/ 1 为 QSPI 控制器,最大支持四线数据传输,用于 Flash 类型设备的快速读写访问。

  • 默认使用 SPI0 为 Flash 类型设备启动接口。
  • QSPI 支持 NAND Flash / NOR Flash,支持单/ 双/ 四线模式。
  • IO 最大速率 SDR 100 MHz,仅支持 3.3 V IO 电压,Flash 容量不限制。
注:
  • SPI_CS、SPI_WP、SPI_HOLD 必需保留上拉电阻。
  • QSPI 信号必需做等长约束,约束不大于 20 mil,否则跑四线模式容易出现速度跑不高的情况。
../images/nand2.png

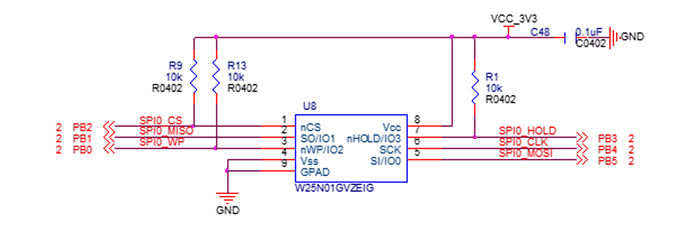

1. SPI0 NAND Flash电路原理图
../images/nor2.png
2. SPI0 NOR Flash电路原理图
