概述

Clock Manage Test (CMT) 用于针对 CMU 模块进行测试，该模块只在仿真环境下存在。

特性说明

  • 每个 PLL 对应一个频率监控器

  • 每个 BUS 对应一个频率监控器

  • 每个 CLK 输出时钟对应一个频率监控器

  • 每个 CPU 时钟对应一个频率监控器

  • CPU/ DDR/ DISP 分别对应一个频率监控器

  • 每个模块的 AHB0 时钟分别对应一个频率监控器

  • 每个模块的 APB0 时钟分别对应一个频率监控器

  • 每个模块的 APB1 时钟分别对应一个频率监控器

  • 每个模块的 APB2 时钟分别对应一个频率监控器

  • 每个模块的 AXI0 时钟分别对应一个频率监控器

  • 每个模块的专用时钟 1 分别对应一个频率监控器

  • 每个模块的专用时钟 2 分别对应一个频率监控器

存在以上时钟才有对应的频率监控器。

原理框图

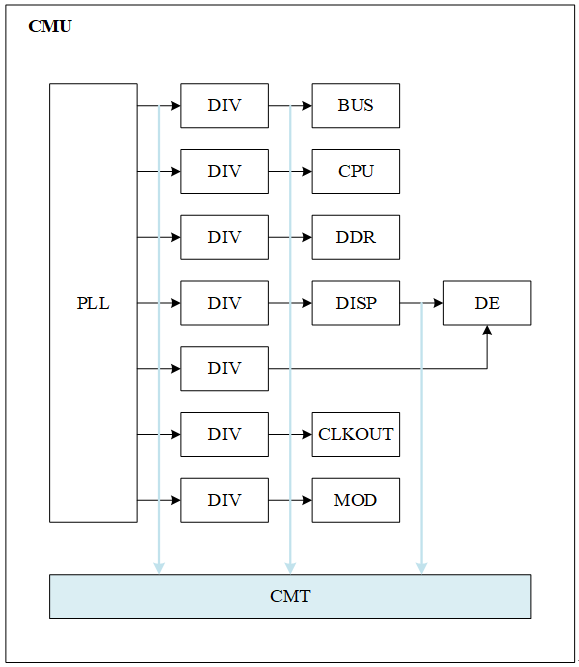

CMT 虚拟如蓝色部分，监控 CMU 里面每个时钟信号，原理框图如下所示。
