功能描述

MTOP 模块可选两种工作模式：

• 循环模式：硬件根据设置的 循环模式周期时间，统计最近一次循环周期内总线上的吞吐量：
  • 通过读取寄存器 0x0100+P*0x20(P=0~3) AXI_WCNT 可以获取总线写行为的吞吐量。
  • 通过读取寄存器 0x0104+P*0x20(P=0~3) AXI_RCNT 可以获取总线读行为的吞吐量。

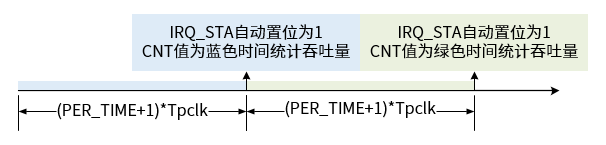

  下图所示为循环模式的工作机制：

  • 蓝色和绿色分别表示相同循环周期的不同时间段。
  • PER_TIME 为设置的循环周期时间。
  • T_pclk 表示 APB 总线时钟的周期时间。
  • IRQ_STA 为中断状态寄存器，置位为 1 表示完成一次加载带宽数据。



• 触发模式：需要手动配置 MTOP_TRIG 位域，配置从 0 到 1 启动一次触发。 硬件根据两次触发的间隔，读取下列吞吐量信息：
  • 通过读取寄存器 0x0100+P*0x20(P=0~3) AXI_WCNT 可以获取总线写行为的吞吐量。
  • 通过读取寄存器 0x0104+P*0x20(P=0~3) AXI_RCNT 可以获取总线读行为的吞吐量。

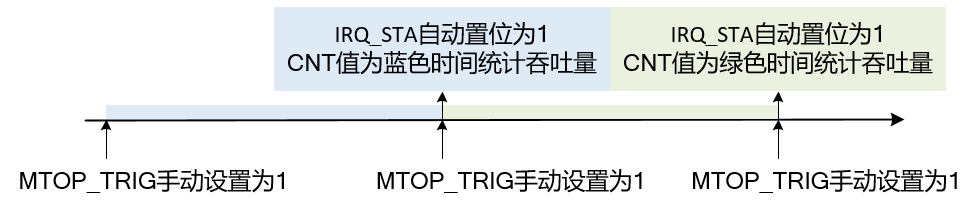

  下图所示触发模式工作机制：

  • MTOP_TRIG 为强制触发。
  • 蓝色和绿色分别表示一次强制触发时间段。
  • IRQ_STA 为中断状态寄存器，置位为 1 表示完成一次加载带宽数据。
