MCU 屏接口

MCU 屏接口包含常见的 I8080、SPI、QSPI。

../images/rgb-mode-i8080.png

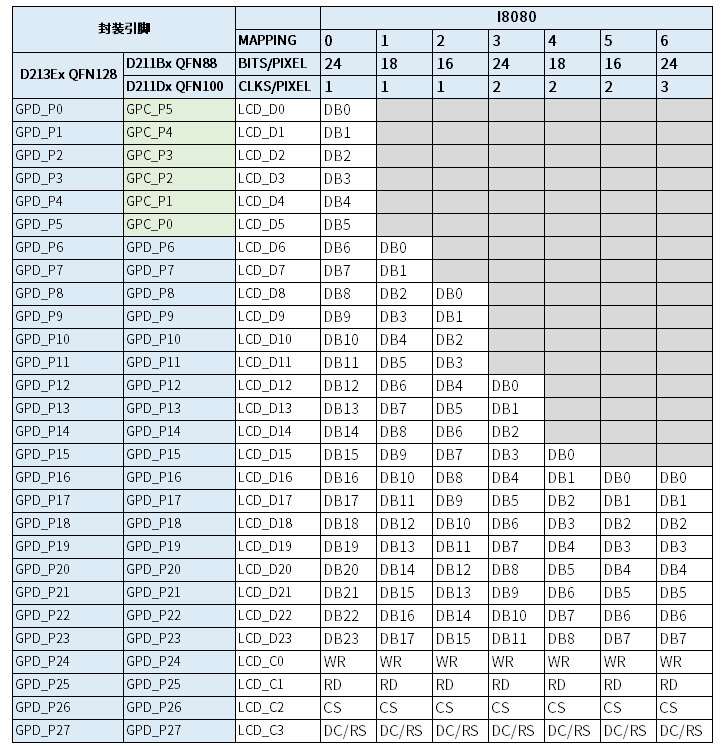

图 1. I8080 不同配置定义
注： SPI 屏通信接口交叉，PD21/SDO 为输出，需接屏端 SDI 输入；PD20/SDI 为输入，需接屏端 SDO 输出。
../images/rgb-mode-spi2.png
图 2. SPI/QSPI屏连接定义
