WDOG 工作流程
WDOG 工作流程涉及以下参数和步骤：

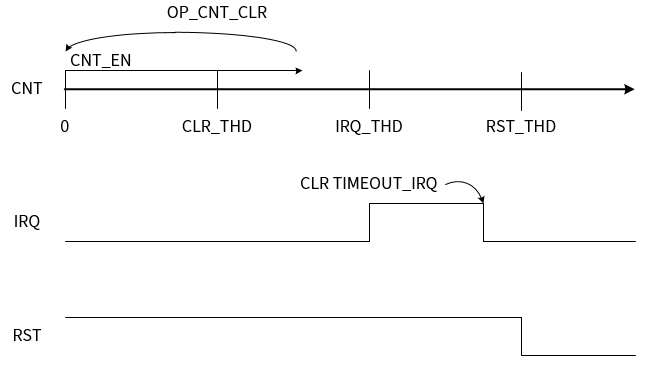

图 1. WDOG 工作流程
- 计时器使能 (CNT_EN = 1) 并开始计时。计时以每个 32K 时钟周期为单位加一。
使能计时器后，建议用户切换为写保护模式，具体配置可查看寄存器写保护功能。
- 计时器达到清零阈值 (CNT > CLR_THD)。
- 如系统运行正常，即可通过 CPU 执行 OP_CNT_CLR 对计时器进行清零。此时不会产生中断或者复位。
关于 OP_CNT_CLR 的操作说明，可查看 操作指令。
- 如系统出现异常，无法通过 CPU 对计时器进行清零，则计时器继续计时：注： 为了最大化防止以下中断或复位情况中 WDOG 功能被关闭，可设置寄存器写保护功能。
- 计时器先达到中断阈值 (CNT > IRQ_THD)：计时器产生 CLR TIMEOUT_IRQ 中断，保存异常现场，该中断可被清除。
- 计时器达到复位阈值 (CNT > RST_THD)：计时器产生复位，复位整个系统。
如需系统强制复位，设置 RST_THD 的值为较小值（例如 32），并执行 OP_CNT_CLR 进行复位。
- 如系统运行正常，即可通过 CPU 执行 OP_CNT_CLR 对计时器进行清零。此时不会产生中断或者复位。
