伺服驱动器(AC220V)

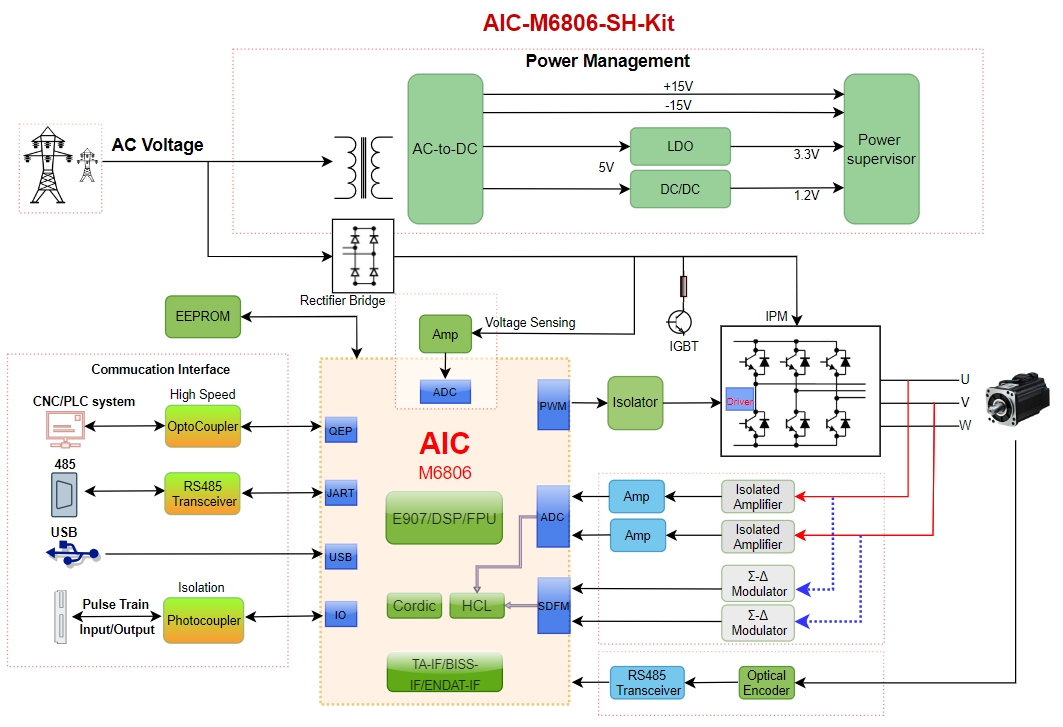

AIC-M6806-SH-Kit系列伺服方案平台是基于M6806芯片而倾心打造的一款产品级方案平台。平台系统囊括了M6806芯片的大部分使用功能;内置位置、速度、扭矩及回零控制模式,可以配套各种开环、半闭环和闭环系统满足绝大部分行业的使用要求。
产品亮点
高精度编码器
支持17bit或23bit绝对式编码器,定位精度为±1ppr,调速比为1:6000
数字、模拟采样兼容
支持片上ADC和ΣΔ(Sigma-Delta)数字采样方式
硬件解码
编码器通讯硬件自行完成,无需CPU干预,减轻CPU的运行负荷
硬件分频
QOUT模块可以实现编码器反馈的任意分频输出,为正交编码器的差分信号,最高频率达到3Mhz
多样的控制方式
支持RS485、CAN、脉冲指令(脉冲+方向、CCW/CW、A/B相)等控制方式
便捷的显示及调试方式
5位LED数码管;5个按键调试方便,支持ModbusRTU标准通讯协议
极致的排版,丰富的外设
丰富的外设与单芯片解决方案,极简的硬件设计,PCB可两层布版,显著降低BOM成本
